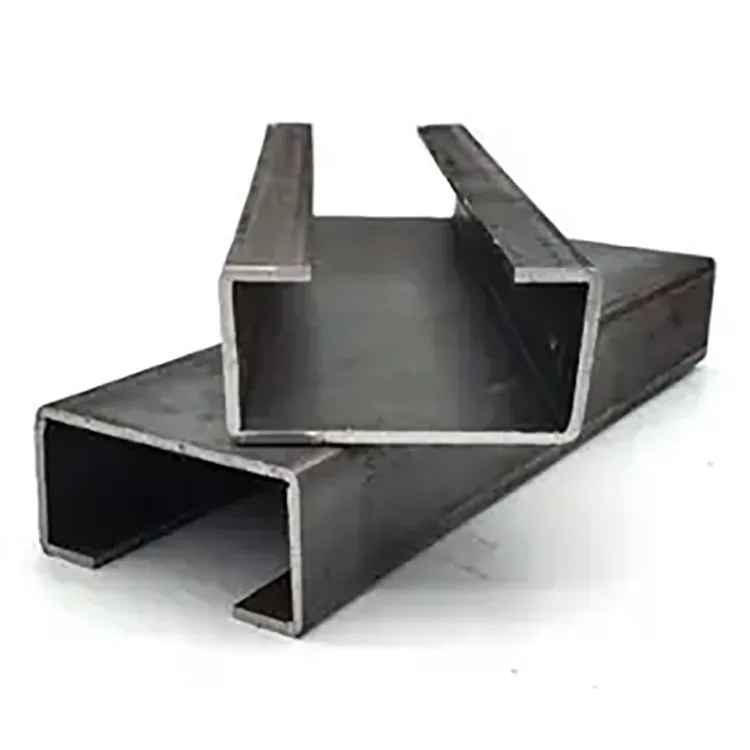

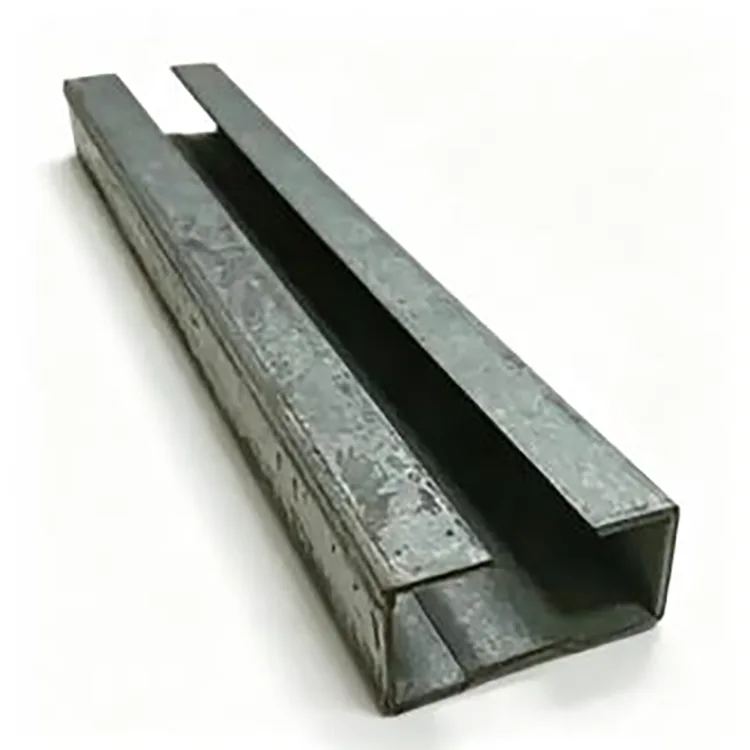

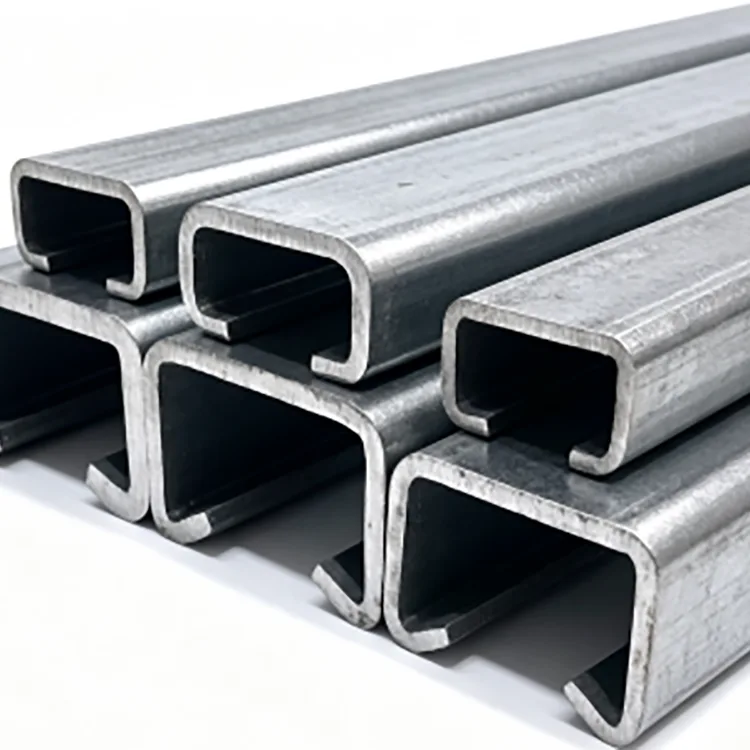

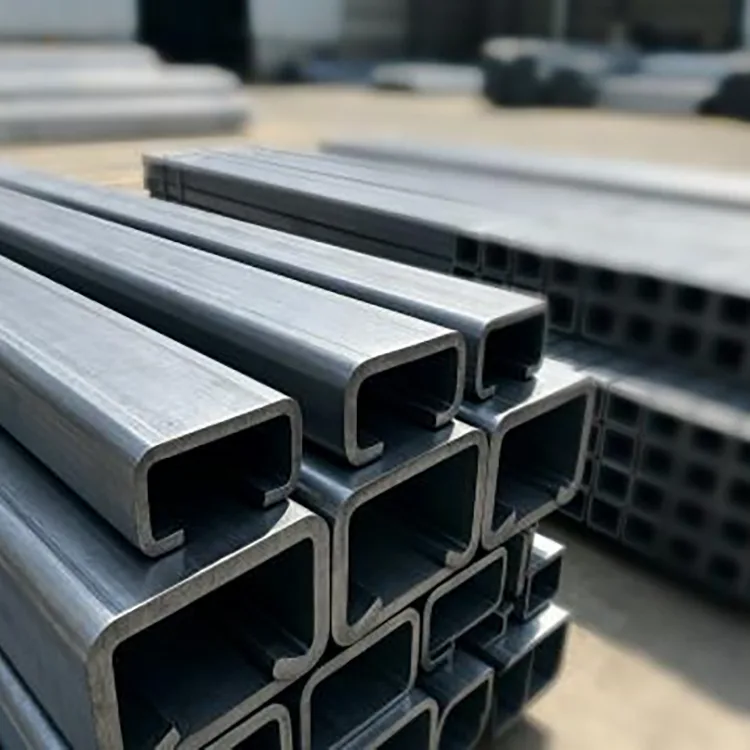

Soyuq formada C bölməsi polad

Soyuq-formalı C Section Steel, yüksək möhkəmlik-çəki nisbəti, ardıcıl ölçülər və sürətli quraşdırmanın ağır isti yayılmış bölmələrdən istifadə etməkdən daha vacib olduğu polad konstruksiyalar üçün nəzərdə tutulmuşdur.

Profil bir sıra formalaşdırma rulonları vasitəsilə davamlı olaraq polad şeridi qidalandırmaq yolu ilə istehsal olunur. Polad yüksək temperaturda isti yayma olmadan tədricən C formalı hissəyə bükülür. Formalaşdırma prosesi bölmənin həndəsəsini və uzunluğunu davamlı olaraq idarə edə bildiyindən, bitmiş element təkrar bölmələr, sabit uzunluqlar, əvvəlcədən deliklər və sürətli bolt montajı tələb edən layihələr üçün uyğundur.

Q235B və Q355B struktur tələblərinə uyğun olaraq mövcuddur. Ümumi bölmələr C80 ilə C300 arasında dəyişir, divar qalınlığı 0,8 mm ilə 3,0 mm arasındadır.

Texniki Spesifikasiyalar

Soyuq Roll Formalaşdırma Bölməni Necə Dəyişdirir

İstehsal prosesi adi isti haddelenmiş kanalın istehsalından fərqlidir.

Bir polad zolaq düz bir material kimi başlayır. O, çoxlu formalaşdırma stansiyalarından keçir, hər bir rulon dəsti son C-bölməsinə çatana qədər idarə olunan deformasiya miqdarını təqdim edir.

Bu tədricən formalaşma prosesi istehsalçıya nəzarət etməyə imkan verir:

Bölmə dərinliyi

Flanş eni

Lazım olduqda dodaq həndəsəsi

Divar qalınlığı

Ümumi düzlük

Delik mövqeyi

Sabit uzunluq

Təkrarlanan tikinti üzvləri üçün bu ölçülü uyğunluq sadəcə daha ağır polad bölmə seçməkdən daha dəyərli ola bilər.

Bununla belə, son struktur performansı həmişə bölmənin faktiki ölçüləri, material dərəcəsi, aralıq, dəstək şərtləri, əlaqə üsulu, yüklər və tətbiq olunan dizayn kodu ilə yoxlanılmalıdır.

İstehsal prosesi

1. Polad Bobin Seçimi

Q235B və ya Q355B polad şeridi tələb olunan bölməyə və struktur tətbiqinə görə seçilir.

Daxil olan material formalaşdırma xəttinə daxil edilməzdən əvvəl qalınlığı, səthinin vəziyyəti və material haqqında məlumat üçün yoxlanılır.

2. Düzəltmə və qidalanma

Arzuolunmaz deformasiyanı aradan qaldırmaq üçün rulon açılır və düzəldilir. Stabil zolaq qidalanması vacibdir, çünki bu mərhələdəki dəyişiklik sonradan bölmənin düzlüyünə və çuxurların yerləşməsinə təsir göstərə bilər.

3. Proqressiv rulon formalaşdırılması

Düzəldilmiş zolaq çoxlu diyircəkli stansiyalardan keçir.

Materialı bir əməliyyatda son C formasına bükmək əvəzinə, bölmə tədricən formalaşır. Bu, qəfil deformasiyanı azaldır və istehsal boyu bölmə ölçülərini və flanş həndəsəsini idarə etməyə imkan verir.

4. Avtomatik Punching

Layihə bolt delikləri, xidmət dəlikləri və ya təkrar montaj delikləri tələb edirsə, zımbalama istehsal xəttinə birləşdirilə bilər.

Deliklər arasındakı məsafə və yerləşdirmə istehsaldan əvvəl, xüsusən də bölmələr birbaşa saytda yığıldıqda, müştərinin çertyojlarından təsdiq edilməlidir.

5. Ölçü və Düzləşdirmə

Formalama və zımbalamadan sonra bölmə ölçülür və düzlük yoxlanılır.

Bu mərhələ, çərçivənin yığılmasını çətinləşdirə biləcək burulma, flanş sapması və ölçü dəyişikliyinə nəzarət etməyə kömək edir.

6. Sabit uzunluqlu kəsmə

Davamlı hissə müəyyən edilmiş uzunluğa uyğun olaraq kəsilir.

Standart təchizata 6 m, 9 m və 12 m uzunluqlar daxildir, sabit uzunluqlu kəsmə isə fərdiləşdirilmiş diapazonda təşkil edilə bilər.

7. Təftiş və Qablaşdırma

Hazırlanmış C bölmələri bağlamadan əvvəl yoxlanılır.

Təftiş bölmə ölçülərinə, divar qalınlığına, düzlüyünə, mümkün olduqda çuxur mövqeyinə, kəsmə uzunluğuna, səthin vəziyyətinə və partiyanın tutarlılığına diqqət yetirir.

Əsas Üstünlüklər

Effektiv Material İstifadəsi üçün Yüngül Bölmə

Soyuq formalaşdırma polad şeridi səmərəli açıq hissəyə çevirməyə imkan verir. Struktur dizayn nazik divarlı elementə icazə verdikdə, bu, daha ağır adi bölmə ilə müqayisədə tələb olunan polad miqdarını azalda bilər.

Həqiqi çəkiyə qənaət, hər bir layihə üçün sabit bir faiz qəbul etməkdənsə, seçilmiş C-bölməsi, divar qalınlığı, aralıq, yük və dizayn tələblərindən hesablanmalıdır.

Davamlı Ölçülər

Davamlı rulon formalaşması uzun istehsal dövrlərində təkrarlanan bölmə ölçülərini təmin edir.

Yüzlərlə və ya minlərlə təkrar purlins və ya çərçivə elementlərindən istifadə edən layihələr üçün ardıcıl ölçülər istehsalı asanlaşdıra və saytın korreksiyasına ehtiyacı azalda bilər.

Sürətli Quraşdırma

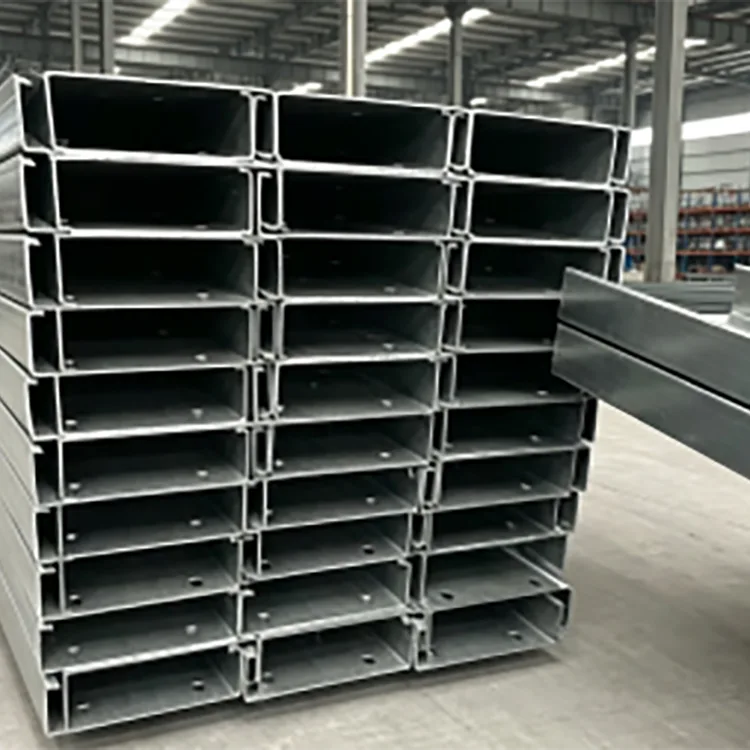

Boltlu montaj üçün əvvəlcədən kəsilmiş uzunluqlar və əvvəlcədən deliklər verilə bilər.

Bu, quraşdırma ardıcıllığının dəqiq deşik mövqelərindən və təkrarlanan element uzunluqlarından asılı olduğu yüngül polad konstruksiyalar üçün xüsusilə faydalıdır.

Çevik Bölmə Seçimi

C80 ilə C300 bölmələri bir sıra yüngül struktur və çərçivə tələblərini əhatə edir.

Divar qalınlığı, həmçinin tələb olunan bölmə tutumuna və dizayn şərtlərinə uyğun olaraq 0,8-3,0 mm arasında seçilə bilər.

İkincil emal üçün uyğundur

Örtülməmiş polad səth boyama, toz boyama, sinklənmə və ya digər müəyyən edilmiş korroziyadan qorunma prosesləri üçün hazırlana bilər.

C Bölməsi Seçim Təlimatı

C bölməsinin seçilməsi sadəcə mövcud olan ən böyük profili seçməkdənsə, struktur tələbdən başlamalıdır.

Faktiki seçim struktur hesablama ilə təsdiqlənməlidir. İncə divarlı hissələr üçün yerli bükülmə, təhrif olunmuş bükülmə, yanal məhdudiyyət və əlaqə detalları istifadəyə yararlı tutuma təsir göstərə bilər.

Q235B və Q355B

Q355B-dən istifadə avtomatik olaraq daha incə hissənin daha qalın Q235B bölməsini əvəz edə biləcəyi demək deyil. Tam bölmə dizaynı möhkəmlik, dayanıqlıq, bükülmə, birləşmələr və xidmət qabiliyyətinə görə yoxlanılmalıdır.

Qara Polad Səth: Harada işləyir və harada işləmir

Standart Soyuq Formalı C Bölmə Polad qoruyucu sink örtüyü olmadan verilir.

Bu, onu qənaətcil edir:

Quru qapalı emalatxanalar

Qapalı anbarlar

Daxili mezzaninalar

Daxili arakəsmələr

Avadanlıq çərçivələri

Müvəqqəti daxili strukturlar

Öz boya və ya qoruyucu örtüyü alan layihələr

Yağışa, kondensasiyaya, sahil duzunun spreyinə, basdırılmış şəraitə və ya aşındırıcı kimyəvi maddələrə uzun müddət məruz qalma üçün təmizlənməmiş qara polad kimi seçilməməlidir.

Xarici və ya nəmli tətbiqlər üçün sinklənmiş C bölmələri və ya digər müəyyən edilmiş korroziyadan qorunma sistemi nəzərə alınmalıdır.

Əsas Tətbiqlər

Polad Tikinti Purlins

C bölmələri yüngül polad binalarda dam və divar əlavə elementləri kimi istifadə edilə bilər. Bölmə ölçüsü və qalınlığı span, yük, məsafə, külək şəraiti və əlaqə dizaynına görə seçilməlidir.

Daxili Mezzanines

Soyuq formalaşdırılmış bölmələrin nisbətən aşağı öz çəkisi, mövcud binanın əlavə ölü yüklə bağlı məhdudiyyətlərə malik olduğu qapalı asma və platforma sistemləri üçün faydalı ola bilər.

Divar və Tavan Çərçivəsi

C bölmələri daxili divar çərçivələri, tavan dəstək sistemləri, arakəsmə strukturları və digər yüngül çərçivə tətbiqləri üçün uyğundur.

Avadanlıq və Boru Dəstəkləri

Bölmələr avadanlıq dayaqlarına, kabel və boru dayaq çərçivələrinə, maşın strukturlarına və sənaye mötərizələrinə hazırlana bilər.

Anbar və Sənaye strukturları

Seçilmiş bölmə tələb olunan yüklər üçün yoxlanıldıqda, C bölmələri raflar, iş stansiyaları, yüngül platformalar və digər sənaye strukturları üçün istifadə edilə bilər.

Xüsusi İstehsalat

Fərqli layihələr tez-tez müxtəlif deşik nümunələri və üzv uzunluqları tələb edir. Sahədə hər bir hissəni kəsmək əvəzinə, istehsal xətti təsdiq edilmiş istehsal təsvirlərinə uyğun olaraq üzvləri hazırlaya bilər.

Mövcud variantlara aşağıdakılar daxildir:

Xüsusi bölmə ölçüləri

Xüsusi divar qalınlığı

3-12 m sabit uzunluqlar

Əvvəlcədən deşiklər

Çizimlərə uyğun olaraq çuxur nümunələri

Uzunluğa qədər kəsilmiş istehsal

Künc kəsimi

Xüsusi son emal

Səthi müalicənin təşkili

Xüsusi istehsal üçün alıcılar bölmə rəsmini, materialın dərəcəsini, divar qalınlığını, uzunluğunu, çuxur diametrini və məsafəsini, miqdarını və tələb olunan səth müalicəsini təmin etməlidirlər.

Zavod keyfiyyətinə nəzarət

Soyuq formalaşdırılmış bölmələr üçün son bölmə həndəsəsi daxil olan polad zolağın vəziyyəti və rulon əmələ gətirmə prosesinin sabitliyi ilə sıx bağlıdır.

Beləliklə, keyfiyyət yoxlamaları bütün istehsal marşrutunu əhatə edir.

Material yoxlanışı: Q235B və ya Q355B material məlumatları və daxil olan zolağın vəziyyəti istehsaldan əvvəl yoxlanılır.

Qalınlığın yoxlanılması: Bitmiş hissənin göstərilən divar qalınlığı tələbinə cavab verdiyinə əmin olmaq üçün faktiki zolaq qalınlığına nəzarət edilir.

Bölmənin yoxlanılması: Bölmə dərinliyi, flanş ölçüləri və digər kritik ölçülər formalaşdırıldıqdan sonra yoxlanılır.

Düzlük yoxlanışı: Bitmiş elementlər əyilmə, burulma və deformasiyaya görə yoxlanılır.

Deliklərin yoxlanılması: Əvvəlcədən deşilmiş məhsullar üçün deşik diametri, aralıq və mövqe istehsal rəsminə uyğun olaraq yoxlanılır.

Uzunluğun yoxlanılması: Kesilmiş uzunluqlar bağlamadan əvvəl yoxlanılır.

Partiya ardıcıllığı: Müxtəlif istehsal mərhələlərindən olan nümunələr uzun istehsal dövrləri zamanı ölçülü sürüşməni müəyyən etmək üçün müqayisə edilir.

Bu yanaşma böyük sifarişlər üçün xüsusilə vacibdir, çünki yüzlərlə üzv arasında təkrarlanan kiçik ölçülü sapma saytda əhəmiyyətli quraşdırma problemləri yarada bilər.

Layihə Təchizat və Satınalma

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. şirkəti Tianjin Gefu Steel tərəfindən dəstəklənən beynəlxalq satış platforması vasitəsilə polad məhsulları təqdim edir.

Tianjin, Daqiuzhuang Sənaye Zonasında yerləşən şirkət polad boruları, içi boş bölmələri, polad profilləri, sinklənmiş məhsullar və fotovoltaik montaj sistemlərini əhatə edən polad istehsalı və emalı resursları ilə işləyir.

Mühəndislik satınalmaları üçün təchizat tərəfi aşağıdakıları dəstəkləyə bilər:

Toplu polad sifarişləri

Sabit uzunluqlu istehsal

Əvvəlcədən vurulmuş C bölmələri

Xüsusi ölçülər

OEM/ODM tələbləri

Layihə tələblərinə uyğun olaraq üçüncü tərəf yoxlaması

Konteyner daşınması

Standart MOQ təxminən 20-25 ton olan 20 futluq bir konteynerdir. Standart çatdırılma müddəti spesifikasiyadan, kəmiyyətdən, emaldan və fərdiləşdirmə tələblərindən asılı olaraq ümumiyyətlə 15-25 gündür.

Kotirovka üçün ən faydalı məlumat C-bölməsinin ölçüsü, divar qalınlığı, material dərəcəsi, uzunluq, deşik nümunəsi, kəmiyyət, səth müalicəsi, təyinat yeri və tətbiq olunan standartdır.

Tez-tez verilən suallar

Q1. Soyuq formalaşdırılmış C bölmə polad struktur istifadə üçün kifayət qədər güclüdürmü?

Bəli, soyuq formalaşdırılmış C bölmələri struktur və ikinci dərəcəli çərçivə elementləri kimi geniş istifadə olunur. Bununla belə, gücü tək formalaşma prosesindən mühakimə etmək olmaz. Bölmə ölçüsü, divar qalınlığı, polad dərəcəsi, aralıq, yük, bərkitmə, birləşmə üsulu və bükülmə davranışı nəzərə alınmalıdır.

Q2. Soyuq formalaşdırılmış C polad isti yayılmış kanal poladdan daha yüngüldür?

Səmərəli şəkildə dizayn edilmiş nazik divarlı C bölməsi tələb olunan struktur tutumuna cavab verə bildikdə əhəmiyyətli dərəcədə yüngülləşə bilər. Həqiqi çəki fərqi seçilmiş bölmələrdən və mühəndis dizaynından asılıdır.

Q3. C bölməsi nazik olduğu üçün deformasiyaya uğrayacaqmı?

İncə divarlı bölmələr düzgün dizayn və məhdudiyyət tələb edir. Yerli bükülmə, təhrif, yanal sabitlik və əlaqə detalları yoxlanılmalıdır, daha incə bir hissənin ağır isti yayma kanalı kimi fəaliyyət göstərəcəyini güman etməkdənsə.

Q4. C bölməsi əvvəlcədən deşilmiş deşiklərlə təchiz edilə bilərmi?

Bəli. Avtomatik zımbalama təkrar bolt deşikləri və ya digər açılışlar üçün təşkil edilə bilər. Çuxurun diametri, aralığı, kənar məsafəsi və nümunəsi istehsaldan əvvəl istehsal rəsmindən təsdiqlənməlidir.

Q5. Qara C bölməli poladdan açıq havada istifadə edə bilərəmmi?

Təmizlənməmiş qara polad uzun müddət açıq havada məruz qalma üçün tövsiyə edilmir. Yağış, kondensasiya, duz spreyi və digər nəmlik korroziyanı sürətləndirə bilər. Korroziyadan qorunma tələb olunan yerlərdə sinklənmiş və ya boyalı C bölmələri daha uyğundur.

Q6. Daxili C bölməsi poladın rənglənməsi lazımdırmı?

Quru, yaxşı havalandırılan daxili mühitdə əlavə korroziyadan qorunma həmişə lazım olmaya bilər. Rütubət, kondensasiya, kimyəvi buxarlar və ya digər aşındırıcı şərtlər varsa, uyğun qoruyucu örtük nəzərə alınmalıdır.

Q7. Q235B və Q355B C bölmələri arasındakı fərq nədir?

Q355B, Q235B-dən daha yüksək müəyyən edilmiş məhsuldarlığa malikdir və struktur dizayn daha çox material gücü tələb etdikdə seçilə bilər. Bu, avtomatik olaraq hər Q355B bölməsinin daha incə ola biləcəyi demək deyil; tam struktur dizaynı hələ də yoxlanılmalıdır.

Q8. Hansı uzunluqları təmin edə bilərsiniz?

Ümumi uzunluqlar 6 m, 9 m və 12 m-dir. Sabit uzunluqlu kəsmə də layihə tələblərinə uyğun olaraq təşkil edilə bilər.

Q9. Qeyri-standart C bölmələri istehsal edə bilərsinizmi?

Bəli. Xüsusi hazırlanmış bölmə ölçüləri, divar qalınlığı, uzunluqlar, çuxur nümunələri və digər emal tələbləri təsvirlərə və istehsalın mümkünlüyünə uyğun olaraq müzakirə edilə bilər.

Q10. Kotirovka sorğusu zamanı nəyi təqdim etməliyəm?

C-bölmə ölçülərini, divar qalınlığını, material dərəcəsini, tələb olunan uzunluq, kəmiyyət, uyğun olduqda çuxur modelini, səthin işlənməsini və çatdırılma tələblərini təmin edin. Qeyri-standart məhsullar üçün bir bölmə rəsmi tövsiyə olunur.
