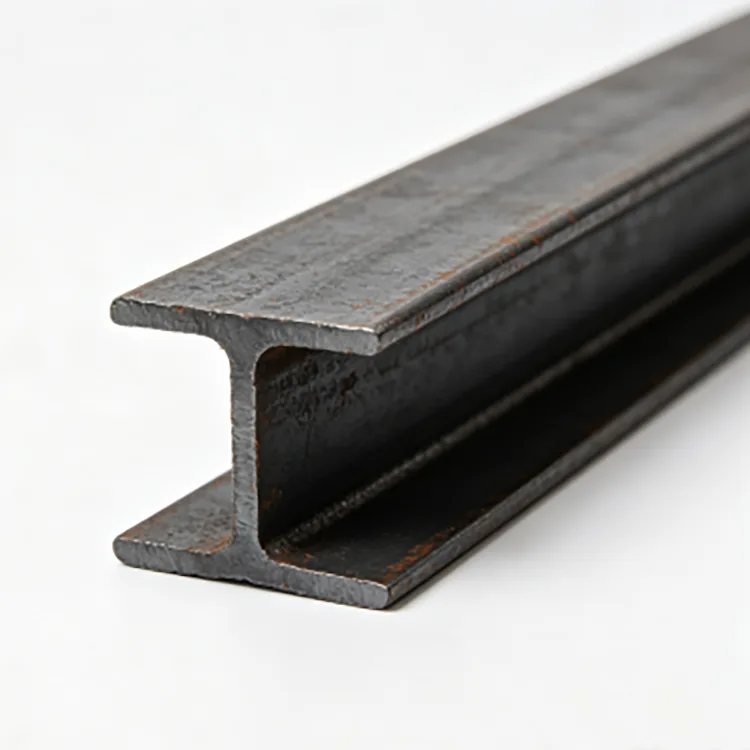

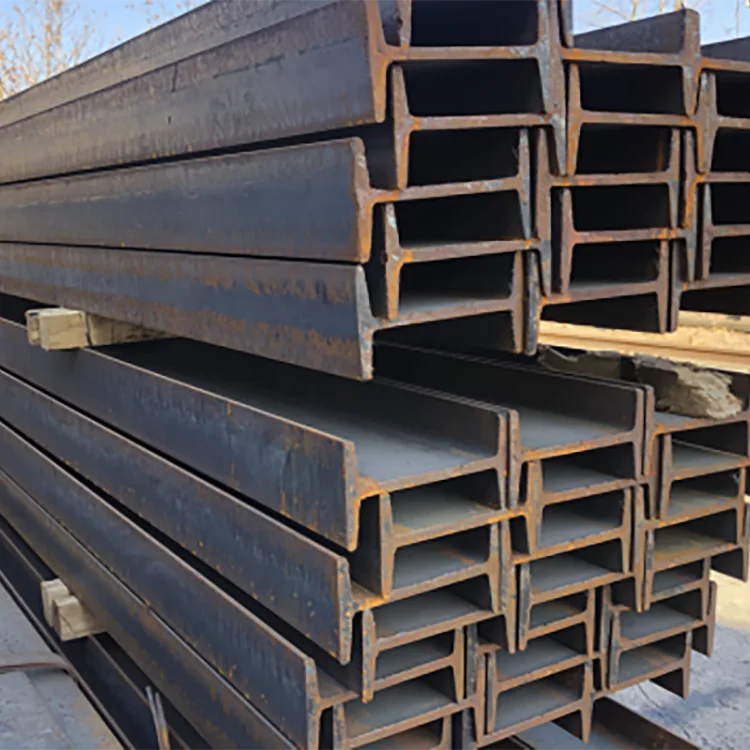

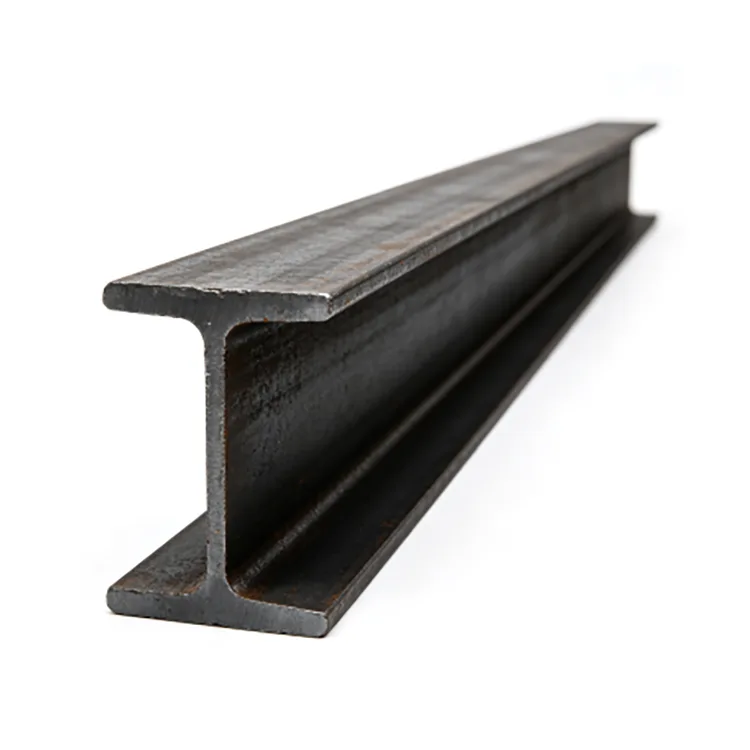

Hot-Rolled I-Beam, mərkəzi bir şəbəkə ilə birləşdirilmiş iki flanşı olan isti yayılmış konstruktiv polad bölmədir. Bölmə, ayrı-ayrı polad plitələrin bir-birinə qaynaqlanması ilə deyil, birbaşa yüksək temperaturda yuvarlanaraq formalaşır.
I-formalı həndəsə flanşlar vasitəsilə əyilmə müqavimətini təmin edir, tor isə bölməni birləşdirir və kəsmə qüvvələrini daşıyır. Adətən fabrik konstruksiyaları, platformalar, avadanlıq bazaları, boru dayaqları və digər struktur polad konstruksiyaları üçün təchiz edilir.
Rongheng standart uzunluqları 6 m, 9 m və 12 m olan 10# ilə 63# arasında ümumi ölçülərdə Q235B və Q355B İsti Yayılmış I-Beam təqdim edir. Sabit uzunluqlu kəsmə və digər emal layihə tələblərinə uyğun olaraq təşkil edilə bilər.
| Maddə | Spesifikasiya |
|---|---|
| Məhsul | İsti yayılmış I-şüa |
| Polad dərəcəli | Q235B, Q355B |
| Ölçü diapazonu | 10#–63# |
| Ümumi növlər | a / b seriyası |
| Standart uzunluq | 6 m / 9 m / 12 m |
| Sabit uzunluqlu kəsmə | Mövcuddur |
| Səth | Qara isti haddelenmiş |
| Emal edilir | Kəsmə, qazma, əyilmə, düzəldmə, çapaq çıxarma |
| Baza polad standartı | GB/T 706-2016 |
| Digər standartlar | ASTM / EN tələbləri müzakirə edilə bilər |
| Təchizat forması | Tələblərə uyğun olaraq ehtiyat və ya istehsal |
Tez-tez tələb olunan bölmələrə 12.6#, 14#, 16#, 18#, 20a#, 25a# və 32a# daxildir. Bölmənin dəqiq ölçüləri, flanşın eni, torun qalınlığı və nəzəri çəkisi seçilmiş bölmənin təyinatından asılıdır.
Düzgün I Şüa ölçüsü yalnız qiymət və ya mövcudluqdan deyil, struktur tələblərdən asılıdır. Bölmə seçilməzdən əvvəl span, tətbiq olunan yük, dəstək vəziyyəti, məsafə, əlaqə üsulu və icazə verilən əyilmə nəzərə alınmalıdır.
Daha uzun məsafə, cəmlənmiş avadanlıq yükü və ya dayaqlar arasında daha böyük məsafə daha böyük bir bölmə tələb edə bilər. Struktur dizaynda əyilmə və kəsilməyə əlavə olaraq yanal dayanıqlıq və xidmət qabiliyyəti də nəzərə alınmalıdır.
Struktur çertyoj artıq şüa nömrəsini müəyyən etdikdə, sifariş yalnız oxşar ölçülərə və ya mövcud ehtiyata əsaslanaraq dəyişdirməyə icazə verməkdənsə, göstərilən bölməyə əməl etməlidir.
I şüaları və H şüaları müxtəlif kəsik həndəsə və kəsik xüsusiyyətlərinə malikdir. Ənənəvi I şüaları ümumiyyətlə daha dar flanşlara və maili daxili flanş səthlərinə malikdir, H şüaları isə ümumiyyətlə daha geniş flanşlara malikdir.
I şüaları adətən əyilmə elementləri kimi istifadə olunur, H şüaları isə sütunlar və daha ağır struktur çərçivələr üçün tez-tez seçilir. Bu, yalnız ümumi bir fərqdir; faktiki bölmə konstruktiv layihə ilə müəyyən edilməlidir.
I şüa H şüası ilə əvəz edilməməlidir, çünki iki bölmə oxşar görünür və ya biri daha rahatdır.
Q235B adətən zavod şüaları, platformalar, avadanlıq dayaqları və seçilmiş bölmənin tələb olunan yük şərtlərinə cavab verdiyi yerlərdə ümumi konstruksiya istehsalı üçün istifadə olunur.
Q355B daha yüksək material gücü təmin edir və dizaynın tələb etdiyi yerlərdə daha ağır struktur tətbiqləri üçün təyin edilə bilər.
Daha yüksək polad dərəcəsi avtomatik olaraq daha kiçik bir bölməni uyğun etmir. Polad çəkisini azaltmaq üçün keyfiyyət dəyişdirilərsə, konstruktiv dizayn möhkəmlik, əyilmə və dayanıqlıq üçün yenidən yoxlanılmalıdır.
Şüa birbaşa bir sıra isti yayma əməliyyatları vasitəsilə formalaşır:
Polad kütük → qızdırma → kobud yayma → aralıq yayma → bitirmə yayma → ölçü → düzləşdirmə → kəsmə → yoxlama → bağlama
Ardıcıl yuvarlanan keçidlər tor və flanşları düzəldir və bölməni lazımi ölçülərə gətirir. Yuvarlanandan sonra şüa ölçüləri, düzlük və səth vəziyyəti üçün yoxlanılır.
Qara isti haddelenmiş poladda adətən tapılan tünd dəyirman şkalası yayma zamanı əmələ gələn istehsal səthidir və atmosfer pası ilə qarışdırılmamalıdır.
Əsas şəbəkə və flanş həndəsəsi yuvarlanma zamanı istehsal olunur, buna görə də müştəri I formalı elementə hazırlanmalı olan ayrı-ayrı plitələr deyil, bitmiş struktur bölmə alır.
Bu, sonrakı kəsmə və istehsalı asanlaşdırır və əsas şüa bölməsini yaratmaq üçün uzununa qaynaqdan istifadənin qarşısını alır. Ardıcıl yuvarlanan bölmələr, həmçinin material cədvəllərini və istehsal çertyojlarını toplu layihələrdə əlaqələndirməyi asanlaşdırır.

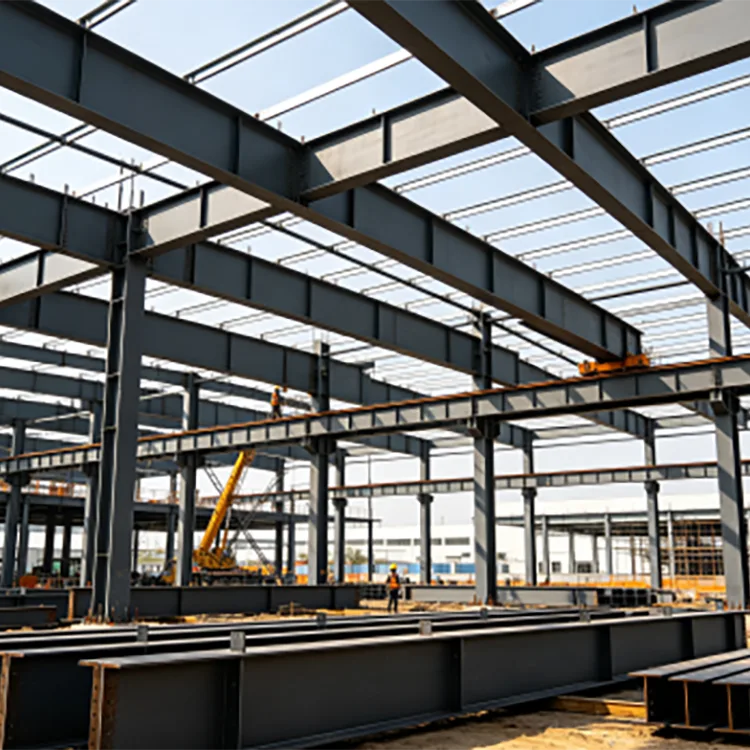

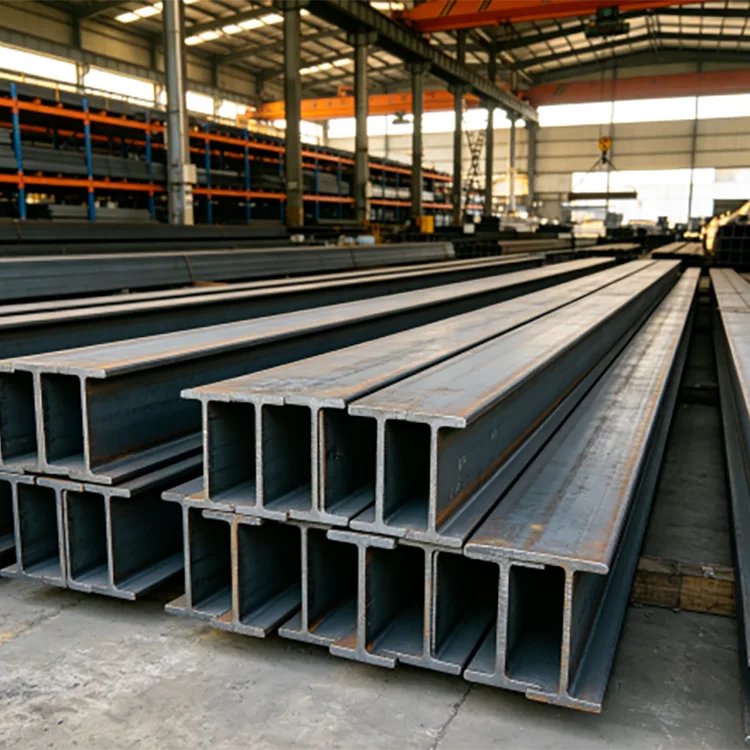

İsti yayılmış I-şüa əsasən I-bölməsinin uyğun struktur əyilmə elementini təmin etdiyi yerlərdə istifadə olunur.
Maşın tətbiqləri üçün şüa seçimi avadanlıqların ümumi çəkisindən daha çox nəzərə alınmalıdır. Dəstək aralığı, montaj nöqtələri, yük bölgüsü, vibrasiya və təkrar yükləmə tələb olunan hissəyə təsir göstərə bilər.
Təchiz edilən maşın layihələri üçün 14#–20# I şüaları avadanlıq bazaları və dəstək istehsalı üçün istifadə edilmişdir.
Fabrik tikintisi üçün damla əlaqəli tirlər, platforma üzvləri və dayaq strukturları üçün 16#–25# Q235B I şüaları təchiz edilmişdir.

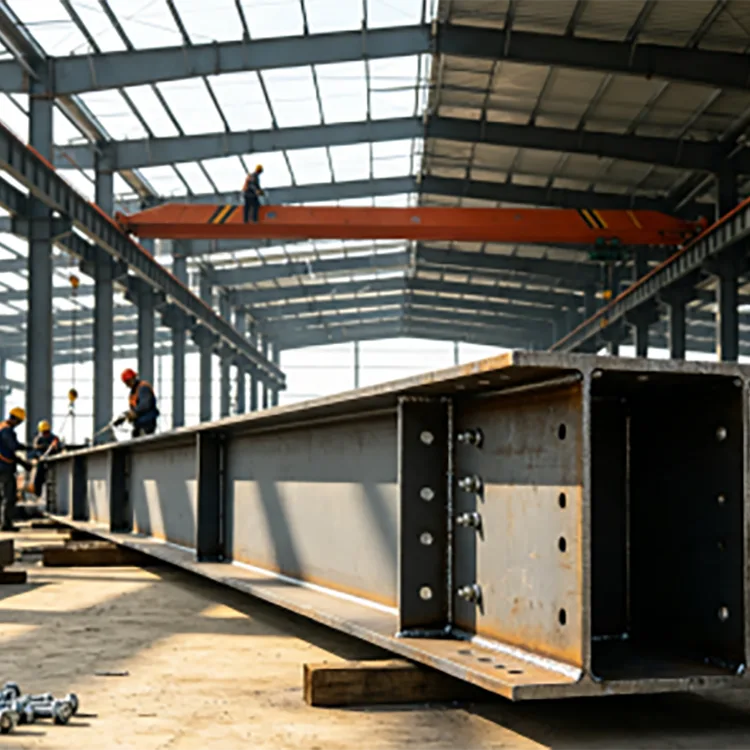

Dəstəyin istehsalı üçün ardıcıl bölmə ölçüləri vacibdir, çünki quraşdırma zamanı şüalar birləşmə plitələri və bitişik struktur elementləri ilə uyğunlaşdırılmalıdır.
İsti haddelenmiş I-Beam korroziyaya qarşı qoruyucu örtük olmadan qara isti yayılmış polad kimi təqdim olunur.
Quru daxili tətbiqlər üçün, layihə əlavə korroziyadan qorunma tələb etmədikdə qara səth istifadə edilə bilər. Açıq açıq polad konstruksiya üçün boyama, isti daldırma sinkləmə və ya digər uyğun örtük sistemi xidmət mühitinə uyğun olaraq təyin edilə bilər.
Sinklənmə tələb olunduqda, kəsmə, qazma və digər istehsal tercihen sinkləmə prosesindən əvvəl tamamlanmalıdır. Bu, emaldan sonra təmirə ehtiyac duyacaq açıq poladın miqdarını azaldır.
Rongheng layihə rəsminə uyğun olaraq emal təşkil edə bilər, o cümlədən:
Böyük sifarişlər üçün müştərilər istehsaldan əvvəl kəsmə siyahısı və istehsal təsvirlərini təqdim edə bilərlər. Bu, şüa uzunluqlarını və emal tələblərini quraşdırma ölçüləri ilə əlaqələndirməyə imkan verir.
Yoxlama materialın dərəcəsinə, bölmənin təyinatına və hazır ölçülərə diqqət yetirir.
Material sertifikatları və razılaşdırılmış yoxlama qeydləri layihə tələblərinə uyğun olaraq təqdim edilə bilər. Müqavilədə göstərildiyi halda üçüncü tərəfin yoxlanışı da təşkil edilə bilər.
Polad sifarişləri satınalma müqaviləsinə uyğun olaraq faktiki çəki və ya nəzəri çəki ilə həll edilə bilər.
Faktiki çəki çatdırılan materialın ölçülmüş kütləsinə əsaslanır. Nəzəri çəki seçilmiş bölmənin dərc olunmuş vahid çəkisi və onun təmin edilmiş uzunluğu əsasında hesablanır.
Məsələn, nəzəri vahid çəkisi 20 kq/m və uzunluğu 12 m olan şüanın nəzəri çəkisi 240 kq-dır.
Toplu sifarişlər üçün hesablaşma üsulu istehsal və göndərilməzdən əvvəl təsdiq edilməlidir.
Şimali Çin fabriki layihəsində dam ilə əlaqəli şüalar, platformalar və dəstək strukturları üçün 16#–25# Q235B İsti Yayılmış I-Beam istifadə edilmişdir. Material istehsaldan əvvəl kəsişmə və ölçü yoxlanışı ilə partiyalarla təchiz edilmişdir.
Maşın istehsalçısı avadanlıq bazaları və dəstək strukturları üçün 14#–20# I şüalarından istifadə etmişdir. Səthi emal etməzdən əvvəl şüalar lazımi dayaq ölçülərinə uyğun olaraq kəsilmiş və hazırlanmışdır.
Cənub-Şərqi Asiya infrastruktur layihəsi üçün Q355B I şüaları zavodun çərçivəsi və boru dəstəkləyici strukturları üçün təchiz edilmişdir. Sifariş çeşidləmə, bağlamanın möhkəmləndirilməsi və konteyner daşınması üçün ixrac sənədlərini əhatə edirdi.
Rongheng-in təchizat zənciri Tianjin Daqiuzhuangda yerləşir və isti haddelenmiş polad, anbar, emal və ixrac logistikasına çıxışı var.
10#-dan 63#-ə qədər ümumi I Şüa bölmələri fond və layihə tələbinə uyğun olaraq təşkil edilə bilər. Q235B və Q355B müxtəlif struktur tələbləri üçün mövcuddur, sabit uzunluqlu kəsmə və razılaşdırılmış emal göndərilməzdən əvvəl əlaqələndirilə bilər.
Xaricə sifarişlər üçün materialların çeşidlənməsi, paketləşdirilməsi, konteynerlərin yüklənməsi və ixrac sənədləri də göndərmə tələblərinə uyğun olaraq əlaqələndirilə bilər.
Adətən fabrik şüaları, dam və platforma konstruksiyaları, avadanlıq bazaları, boru dayaqları, anbar konstruksiyaları və digər konstruktiv polad konstruksiyalar üçün istifadə olunur.
Xeyr. Onların flanş həndəsəsi və bölmə xüsusiyyətləri fərqlidir. Struktur tələbləri yoxlamadan I şüa H şüası ilə əvəz edilməməlidir.
Heç biri universal olaraq daha yaxşı deyil. Müvafiq bölmə span, yükləmə, bölmə xüsusiyyətləri, dəstək şərtləri və struktur dizayndan asılıdır.
Q235B və Q355B təchiz edilmiş əsas siniflərdir. Layihə tələb etdikdə digər qiymətlər müzakirə oluna bilər.
Ümumi ölçü diapazonu a / b seriyası bölmələri daxil olmaqla 10#–63#-dir. Dəqiq ölçülər və nəzəri vahid çəkisi seçilmiş bölmənin təyinatından asılıdır.
Bəli. Standart uzunluqlara 6 m, 9 m və 12 m daxildir və sabit uzunluqlu kəsmə layihə tələblərinə uyğun olaraq təşkil edilə bilər.
Bəli. Qazma, kəsmə, əyilmə, düzəldmə və çapaq alma rəsmlərə və razılaşdırılmış emal tələblərinə uyğun olaraq təşkil edilə bilər.
Bəli. Xarici və ya rütubətli mühitlər üçün əlavə korroziyadan qorunma tələb olunduqda şüa əvvəlcə hazırlana, sonra isə isti daldırma sinklənmiş ola bilər.
Avtomatik deyil. Poladın keyfiyyətindəki dəyişiklik struktur yükü, bölmə ölçüsü və dizayn tələblərinə uyğun olaraq yoxlanılmalıdır.
Nəzəri çəki normal olaraq seçilmiş bölmənin dərc olunmuş vahid çəkisinin uzunluğuna vurularaq hesablanır. Müqavilədə müəyyən edildikdə faktiki çəki hesablaşmasından da istifadə edilə bilər.
Layihənin tələblərinə uyğun olaraq material sertifikatları və razılaşdırılmış yoxlama qeydləri verilə bilər. Tələb olunduqda üçüncü tərəf yoxlaması da təşkil edilə bilər.
Bəli. Bölmə polad tədarükü, sabit uzunluqda kəsmə, razılaşdırılmış emal, bağlama, yoxlama sənədləri, konteynerlərin yüklənməsi və ixrac sənədləri beynəlxalq sifarişlər üçün əlaqələndirilə bilər.
