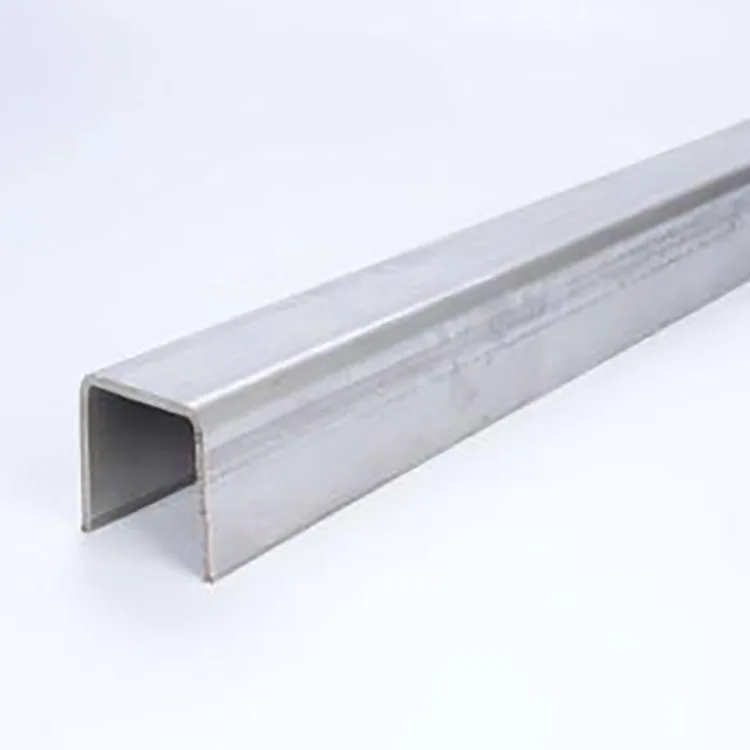

Soyuq formada U-Kanal

Soyuq formalaşdırılmış U-Kanal ənənəvi kanal poladının çox ağır və bahalı olduğu layihələr üçün hazırlanmışdır, kvadrat və ya düzbucaqlı borular isə bərkitmə və yerləşdirmə üçün daha bahalı və ya daha az əlverişlidir. İnteqrasiya edilmiş otaq temperaturunda soyuq formalaşdırma yolu ilə keyfiyyətli polad zolaqdan hazırlanmış bölmə müntəzəm U formalı yivə, açıq girişə və dəqiq yerləşdirməyə malikdir.

Əsasən dam və divar pərdələri kimi istifadə edilən C və Z bölmələri ilə müqayisədə, U kanallı polad dayaqlara, bərkitmə kanallarına, avadanlıq bazalarına, quraşdırılmış hissələrə, boru dayaqlarına, bələdçi strukturlara və qapaq çərçivələrinə daha uyğun gəlir. Açıq yiv onu quraşdırma zamanı boltlama, sıxma, istiqamətləndirmə və yerləşdirmə üçün də rahat edir.

Bu səbəblə, quru qapalı emalatxanalar, qapalı fabriklər və yağış, duz spreyi və ya turşu və qələvi təsirləri olmayan digər korroziyaya məruz qalmayan mühitlər üçün xüsusilə uyğundur, xüsusən material dəyəri və quraşdırma səmərəliliyinə nəzarət etmək lazımdır.

Texniki Spesifikasiyalar

Standart İstehsal Prosesi

İstehsal, polad rulonun daxil olan yoxlanılması ilə başlayır, ardınca materialın gərginliyini aradan qaldırmaq üçün avtomatik hamarlama və düzəldici. Daha sonra zolaq tədricən U formalı hissəni yaratmaq üçün bir neçə rulon əmələ gətirən stansiyalardan keçir, ardınca dəqiq ölçülər, servo CNC sabit uzunluqlu kəsmə və isteğe bağlı avtomatik zımbalama və ya künc kəsimi.

Tamamlanmış profillər tam vizual və ölçülü yoxlamadan, bağlamadan və saxlamadan əvvəl yenidən düzəldilir.

Polad rulonların yoxlanılması → hamarlanması və düzəldilməsi → mütərəqqi soyuq rulonların formalaşdırılması → U-bölmə ölçüləri → CNC sabit uzunluqda kəsmə → zımbalama/künc kəsimi → ikinci dərəcəli düzəldilmə → ölçülü və vizual yoxlama → paketləmə və saxlama

İsti yayılmış bölmələrdən fərqli olaraq, bu proses yüksək temperaturda yuvarlanan mərhələdən istifadə etmir. Davamlı formalaşdırma zamanı profil ölçülərini, düzlüyünü, deşik mövqelərini və kənar həndəsəni idarə etməyə imkan verir ki, bu da dəqiq montaj tələb edən layihələr üçün faydalıdır.

U Kanal Poladını Fərqləndirən Nədir

Aşağı Ümumi Xərcli Yüngül Dizayn

Soyuq formalaşdırma poladın möhkəmliyini işlə bərkitmə yolu ilə artırır, uyğun tətbiqlərdə daha ağır ənənəvi kanal əvəzinə daha nazik divarlı hissədən istifadə etməyə imkan verir. Nəticə polad istehlakının azaldılması və nəqliyyat, qaldırma və quraşdırma xərclərinin azalmasıdır.

Tipik yüngül və orta dəstək tətbiqlərində, soyuq formalaşdırılmış dizayn ənənəvi kanal poladdan 30% daha yüngül ola bilər, material, yük və əmək xərclərini azaltmağa kömək edir.

Təsbit və Yerləşdirmə üçün U-formalı yiv

Açıq U formalı bölmə onun əsas praktik üstünlüklərindən biridir. O, yuvanın bərkidilməsi, istiqamətləndirilməsi, məhdudlaşdırılması, avadanlığın yerləşdirilməsi, boruların sıxılması və quraşdırılmış tikinti üçün əlverişli səth təmin edir.

Bu da bölmənin C və Z poladdan fərqləndiyi yerdir. C və Z bölmələri adətən purlinlər üçün seçilir, U kanal polad isə profilin özü dəstək, əsas, bələdçi və ya fiksasiya kanalı kimi fəaliyyət göstərməli olduğu yerlərdə daha çox istifadə olunur.

Birbaşa montaj üçün ölçü dəqiqliyi

Profillər avtomatik rulon əmələ gətirən xətt üzərində formalaşır və ölçü və düzəldilmə proseslərindən keçir. Bu, ardıcıl bölmə ölçülərini, düz kənarları və idarə olunan burulmanı saxlamağa kömək edir.

Əvvəlcədən deşilmiş deşiklərdən və ya sabit uzunluqlu elementlərdən istifadə edən layihələr üçün məqsəd dəfələrlə kəsilmiş və ya yerində düzəldilməkdənsə, birbaşa yığıla bilən komponentləri çatdırmaqdır.

Asan Kəsmə, Qaynaq və Qazma

Təbii qara polad səthdə kəsmə və ya qaynaq zamanı nəzərə alınmalı olan sinklənmiş örtük yoxdur. İstehsal tələblərinə uyğun olaraq material kəsilə, qazıla, qaynaq və ya bükülə bilər.

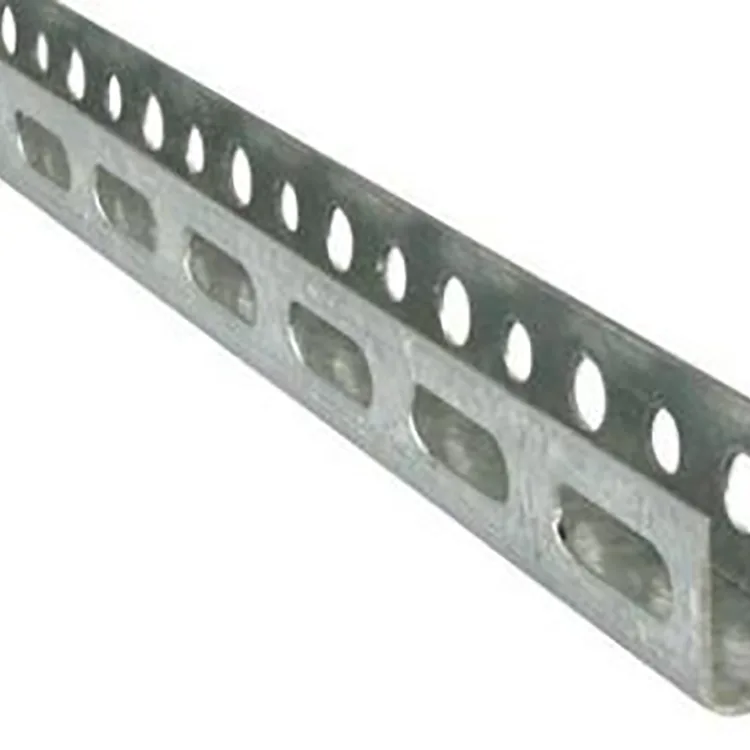

Əvvəlcədən deşilmiş deşiklər, yuvalar, künc kəsikləri və sabit uzunluqlu bölmələr də daşınmazdan əvvəl istehsal edilə bilər, bu da təmir və avadanlıq dəstəyi layihələri üçün tələb olunan sahənin işlənməsinin miqdarını azaldır.

Təmiz Bölmə və Daimi Görünüş

Düzgün formalaşmış U bölməsi düz bir səthə, müntəzəm kənarlara və ardıcıl həndəsə malikdir. Quraşdırıldıqdan sonra komponentlər hətta boşluqları və səliqəli ümumi görünüşü qoruya bilər ki, bu da onları təkcə funksional polad konstruksiyalar üçün deyil, həm də görünən qapalı konstruksiyalar, emalatxanalar, sərgi və ya salon sahələri üçün uyğun edir.

Ümumi Layihə Problemlərinin Həlli

Aşağı material və quraşdırma xərcləri:

Soyuq formada hazırlanmış nazik divar dizaynı ənənəvi kanal poladı ilə müqayisədə çəkisini 30% + azalda bilər ki, bu da daşıma, qaldırma və əmək xərclərini azalda bilər.

Daha az sayt düzəlişi:

CNC rulonun formalaşdırılması və düzəldilməsi ardıcıl ölçülər və düzlük təmin edir, çatdırılmadan sonra kəsmə, qazma və korreksiya işlərini azaltmağa kömək edir.

Daha sürətli quraşdırma:

Standart U formalı yiv birbaşa fiksasiya, istiqamətləndirmə, dəstək və yerləşdirmə üçün istifadə edilə bilər. Əvvəlcədən deşilmiş deşiklər və ya yuvalar ilə bir çox komponentlər əlavə sahə istehsalı olmadan yığıla bilər.

Yüngül strukturlar üçün daha uyğundur:

Soyuq işləmə ilə bərkitmə, formalaşmış hissənin möhkəmliyini yaxşılaşdırır, bölmə yük üçün düzgün seçildikdə, onu yüngül və orta yüklü dayaqlar, avadanlıq mötərizələri, boru dayaqları və qapaq strukturları üçün uyğun edir.

Real Layihə Tətbiqləri

Nümunə 1: Ağıllı İstehsalat Atelyesi üçün Avadanlığa Dəstək Sistemi

Layihə quru, tozla idarə olunan qapalı mühitə malik müasir intellektual istehsal emalatxanasını əhatə edirdi. Müştəriyə struktur sabitliyi, yüksək yastılıq və idarə olunan layihə dəyəri tələbləri ilə çoxlu sayda avadanlıq bərkidici mötərizələrə və boru dəstək çərçivələrinə ehtiyacı var idi.

Seçilmiş material Q235B Soyuq Formalı U-Kanal, U100–U140, divar qalınlığı 1,5–2,0 mm və yerləşdirmə üçün əvvəlcədən deliklər açmışdır.

U formalı yiv, əlavə qaynaq olmadan avadanlıqların yerləşdirilməsi və boruların bərkidilməsi tələblərinə uyğun gəlir. Quraşdırma səmərəliliyi 40% artdı, yüngül dizayn isə daşıma və qaldırma tələblərini azaldıb. Ənənəvi kanal-polad həlli ilə müqayisədə layihənin ümumi dəyəri 23% azaldı.

Yüksək profilli düzlük, həmçinin avadanlıq ətrafında quraşdırma sapmasının qarşısını almağa kömək etdi. Tamamlanmış dəstək sistemi səliqəli emalatxana planı və birdəfəlik layihə qəbulu ilə sabit və boşalmadan qaldı.

Məsələn 2: Köhnə Fabrikin Daxili Struktur Təkmilləşdirilməsi

Köhnə sənaye fabrikinə yeni daxili arakəsmələr, avadanlıq dayaqları və boru bərkitmə strukturları tələb olunurdu. Mövcud binanın yükgötürmə qabiliyyəti məhdud olduğundan ağır polad bölmələr təmir üçün uyğun deyildi.

Layihə müxtəlif dəstək tələblərinə uyğun olaraq bir çox ölçüdə Q235B Soyuq Formalı U-Kanaldan istifadə etdi.

Yüngül hissə, struktur yükünü lazımsız şəkildə artırmadan mövcud binanın yük məhdudiyyətlərini qarşılamağa kömək etdi. Onun kompakt forması mövcud avadanlıq və boru kəmərlərinin ətrafındakı məhdud ərazilərdə quraşdırmaq da asan idi.

Quraşdırıldıqdan sonra təkmilləşdirilmiş konstruksiyalar təmiz planı qoruyarkən sabit dəstək təmin edərək, U kanalını yüngül qapalı fabrik təmiri üçün uyğun hala gətirdi.

Doğru U Kanalını Necə Seçmək olar

Ətraf mühitə görə:

Əsasən birbaşa yağış və ya korroziyaya məruz qalmayan quru, havalandırılan qapalı mühitlər üçün tövsiyə olunur. Rütubətli atelyelər üçün əlavə pasdan qoruyucu astar nəzərə alınmalıdır. Xarici, duz püskürən və güclü korroziyalı mühitlər uyğun qoruyucu örtük və ya başqa bir polad bölmə tələb edir.

Materiala görə:

Q235B ümumi işıq dayaqları, mötərizələr və qapaq strukturları üçün uyğundur. Q355B daha böyük aralıqlar, daha ağır avadanlıq bazaları və ya möhkəmləndirmə işləri kimi daha yüksək güc tələb olunduqda tövsiyə olunur.

Bölmə ölçüsünə görə:

U80–U120 daha kiçik boru və avadanlıq dayaqları üçün istifadə edilə bilər. U140–U200 əsas qapaq konstruksiyaları və dayaq dayaqları üçün uyğundur. Daha ağır möhkəmləndirmə və daha böyük bazalar üçün, U250–U300 kimi daha böyük hissələr faktiki yükə görə nəzərə alına bilər.

Divar qalınlığına görə:

0,8-1,2 mm ümumiyyətlə yüngül yerləşdirmə və daşıyıcı olmayan tətbiqlər üçün istifadə olunur; 1,5-2,0 mm müntəzəm dəstək strukturları üçün uyğundur; 2,5-3,0 mm daha ağır dəstək və möhkəmləndirmə tətbiqləri üçün nəzərdə tutulub.

Son bölmə ölçüsü yalnız profil ölçüsü ilə seçilməkdənsə, aralığa, yükə, fiksasiya üsuluna və quraşdırma şərtlərinə görə təsdiqlənməlidir.

Səth və Tətbiq Mühiti

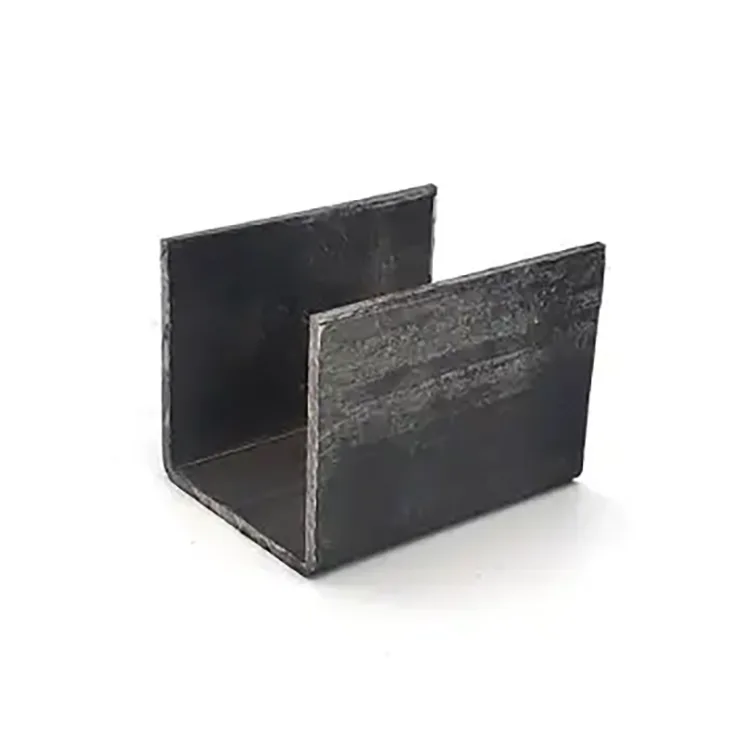

Standart məhsul sinklənmiş örtük olmadan təbii qara polad kimi təqdim olunur. Bu, sonrakı kəsmə, qaynaq və qazma işlərini asanlaşdırır və alıcıya lazım olduqda astar, boya və ya başqa uyğun səth müalicəsi tətbiq etməyə imkan verir.

Məhsul ən uyğundur:

Qapalı fabrikləri və emalatxanaları qurutun

Avadanlıq dəstək çərçivələri

Boru və kabel dəstək strukturları

Avadanlıqların əsasları

Daxili arakəsmələr və qapaqlar

Daxili polad komponentlər

Bələdçi və yerləşdirmə strukturları

Yüngül polad təmir layihələri

Xarici strukturlar, sahilyanı ərazilər, davamlı rütubət və ya turşu və qələvilərə məruz qalan mühitlər üçün istehsaldan əvvəl korroziyadan qorunma müəyyən edilməlidir.

Xüsusi emal və toplu tədarük

U kanalı standart ehtiyat ölçüləri ilə məhdudlaşmaq əvəzinə layihə təsvirlərinə uyğun olaraq istehsal edilə bilər. Mövcud emallara əvvəlcədən deliklər, yuvalar, künc kəsmələri, bucaqlı kəsmə, sabit uzunluqlu kəsmə və qeyri-standart ölçülər daxildir.

Təkrar dəstək komponentlərindən istifadə edən layihələr üçün ilkin emal sahənin kəsilməsini və qazılmasını azalda bilər. Alıcılar kotirovka tələb edərkən çertyojları, bölmə ölçülərini, deşiklər arasındakı məsafəni, uzunluq tələblərini və materialın dərəcəsini təmin edə bilərlər.

Daha böyük sifarişlər üçün istehsal tələb olunan ölçü birləşməsinə və çatdırılma cədvəlinə uyğun olaraq təşkil edilə bilər, paketləşdirmə və göndərilməzdən əvvəl ölçülü yoxlama aparılır.

Zavod keyfiyyətinə nəzarət

Keyfiyyətə nəzarət daxil olan polad rulondan başlayır, burada material dərəcəsi və əsas ölçü şərtləri formalaşmadan əvvəl yoxlanılır.

İstehsal zamanı əsas nəzarət nöqtələri zolaqların düzəldilməsi, rulon əmələ gətirən sabitlik, kəsik ölçüləri, düzlük, çuxur mövqeyi və kəsmə uzunluğudur. Formalaşdırdıqdan sonra profillər ikinci dərəcəli düzəldilmədən və son vizual və ölçülü yoxlamadan keçir.

Partiyalar arasında bükülmə, deformasiya, kənar vəziyyətə və tutarlılığa xüsusi diqqət yetirilir. Əvvəlcədən zımbalanmış məhsullar üçün çuxurların vəziyyəti və boşluqlar da yoxlanılır, çünki bu ölçülər quraşdırmaya birbaşa təsir göstərir.

Bu istehsal yanaşması çatdırılan U kanalının çertyojlara uyğun olması və sahənin təkrar korreksiyası olmadan digər hazırlanmış komponentlərlə yığılması lazım olan layihələr üçün vacibdir.

Tez-tez verilən suallar

S1: Soyuq formalaşdırılmış U-kanal adi kanal poladdan daha güclüdürmü?

Uyğun yüngül və orta yüklü tətbiqlər üçün soyuq formalaşdırma işin sərtləşməsini təqdim edir və formalaşmış materialda daha yüksək güc təmin edə bilər. Bölmə həm də ölçülü olaraq nizamlıdır və düzgün seçildikdə və quraşdırıldıqda deformasiyaya davamlıdır. Ağır yüklənmiş ilkin strukturlar üçün tələb olunan yükün hesablanması daha ağır bir kanalın və ya yüksək güclü bir hissənin lazım olub olmadığını müəyyən etməlidir.

S2: U kanalı ənənəvi kanal poladını əvəz edə bilərmi?

Dəstəklər, mötərizələr, qapaqlar, quraşdırılmış strukturlar və avadanlıq bazaları kimi bir çox yüngül və orta yük tətbiqlərində ənənəvi kanal poladını əvəz edə bilər. O, əhəmiyyətli təsirlərə və ya konsentrasiya edilmiş yüklərə məruz qalan ağır ilkin şüaları və ya strukturları avtomatik olaraq əvəz etməməlidir.

3-cü sual: Siz əvvəlcədən deşiklər vura və qeyri-standart uzunluqları kəsə bilərsinizmi?

Bəli. Şəkillərə uyğun olaraq əvvəlcədən zımbalama, künc kəsmə, yivləmə, bucaq kəsmə və qeyri-standart sabit uzunluqlar istehsal edilə bilər. Bu, komponentlərin yığılmağa hazır olmasına imkan verir.

4-cü sual: U kanalı ilə C/Z purlin bölmələri arasında fərq nədir?

C və Z bölmələri əsasən dam və divar pərdələri üçün istifadə olunur. U bölmələri daha çox dayaqlar, əsaslar, quraşdırılmış hissələr, fiksasiya kanalları, bələdçilər və yerləşdirmə strukturları üçün istifadə olunur. Seçim faktiki struktur funksiyaya uyğun olmalıdır.

5-ci sual: Soyuqdan formalaşmış U-kanal asanlıqla büküləcək və ya deformasiyaya uğrayacaq?

Düzgün hazırlanmış bölmə, tətbiq olunan standart tələblər çərçivəsində burulma və deformasiyaya nəzarət etmək üçün çoxkeçidli formalaşdırma, ölçü və düzəltmədən keçir. Düzgün material, divar qalınlığı, bölmə ölçüsü və quraşdırma metodu da xidmətdə ölçü sabitliyini qorumaq üçün vacibdir.

S6: Hansı daha yaxşıdır, Q235B və ya Q355B?

Q235B ümumi işıq dəstəyi və qapalı tətbiqlər üçün uyğundur. Q355B daha yüksək güc təmin edir və struktur dizayn tələb etdikdə daha ağır avadanlıq bazalarına, daha böyük aralıqlara və möhkəmləndirmə işlərinə daha uyğun gəlir.

Q7: Səth sinklənmiş və ya rənglənə bilərmi?

Bəli. Standart məhsul təbii qara poladdır, ona görə də layihə mühitinə və korroziya tələblərinə uyğun olaraq uyğun astar, boya, toz boya və ya sinklənmə ilə emal edilə bilər.
