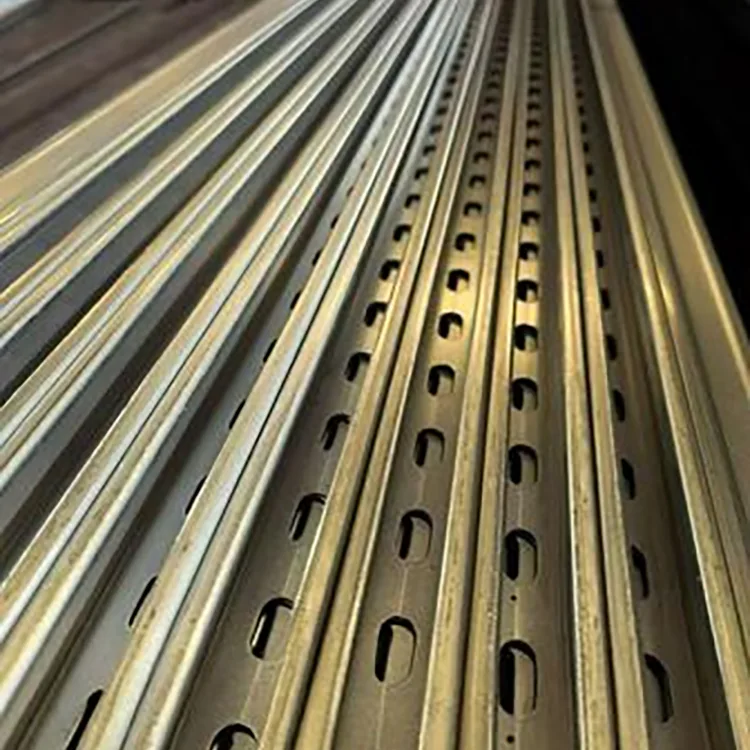

Sinklənmiş U-Kanal

Sinklənmiş U-Kanal, layihəyə qapalı boru və ya adi C/Z purlindən daha çox açıq havada komponentlərin bərkidilməsi, yerləşdirilməsi və ya dəstəklənməsi üçün açıq polad bölməyə ehtiyac olduqda seçilir.

U formalı bölmə boltlar, sıxışdırıcılar və birləşmələr üçün davamlı əsas və yan flanşlar yaradır. Avadanlıq bazaları, boru dayaqları, fotovoltaik strukturlar, açıq çərçivələr, quraşdırılmış dayaqlar və bələdiyyə qurğuları üçün ümumiyyətlə istifadə olunur.

İstehsal ardıcıllığı vacibdir. Polad zolaq əvvəlcə lazımi U profilinə yuvarlanır, sonra kəsilir və zımbalanır. Tamamlanmış hissə daha sonra kimyəvi cəhətdən təmizlənir və isti daldırma sinklənir. Bu yanaşma sinklənmiş zolağı son formaya əyilməkdən qaçınır və U kanalının daxili hissəsi də daxil olmaqla, formalaşmış hissəyə sinkdən qorunma təmin edir.

Açıq hava layihələri üçün düzgün birləşmə sadəcə "daha qalın sink = daha yaxşı" deyil. Bölmə ölçüsü, polad dərəcəsi, divar qalınlığı, struktur yükü, məruz qalma mühiti və gözlənilən xidmət müddəti birlikdə nəzərə alınmalıdır.

Bölmə Həndəsə Məsələləri

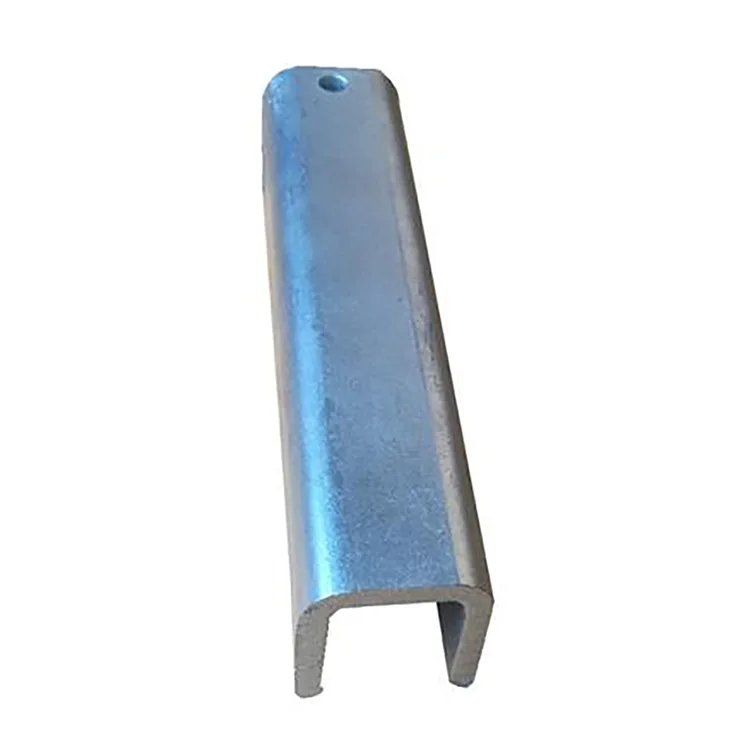

U kanalının əsas üstünlüyü onun açıq həndəsəsidir.

Alt hissə davamlı daşıyıcı səthi təmin edir, iki yan flanş isə boltli birləşmələr, sıxaclar, mötərizələr və yerləşdirmə komponentləri üçün istifadə edilə bilər. Bu, quraşdırıcıların açıq tərəfdən əlaqəyə girişi lazım olduğu yerlərdə onu faydalı edir.

C bölməsi və ya Z bölməsi ilə müqayisədə U kanalı ümumiyyətlə avadanlıq bazaları, boru dayaqları və yerləşdirmə strukturları üçün daha əlverişlidir. C və Z bölmələri daha çox purlins və ya çərçivə üzvləri kimi struktur davranışlarına görə seçilir.

Fotovoltaik avadanlığı, açıq boru kəmərlərini və ya maşın dayaqlarını əhatə edən layihə üçün U bölməsi buna görə də əlavə hazırlanmış mötərizələrə ehtiyacı azalda bilər.

Texniki Spesifikasiyalar

Niyə əvvəlcə formalaşır, sonra sinklənir?

Bu tip məhsullar üçün formalaşdırma və istehsalın əksəriyyəti isti daldırma sinklənmədən əvvəl tamamlanmalıdır.

İstehsal marşrutu belədir:

Polad zolaq yoxlanışı → Düzləşdirmə → U-profil rulonun formalaşdırılması → CNC kəsmə → Zımbalama və künc emalı → Düzləşdirmə → Yağsızlaşdırma → Pikləmə → Fluxing → Qurutma → İsti daldırma sinkləmə → Soyutma/passivasiya → Sink yoxlaması → Qablaşdırma → Son yoxlama

Bu ardıcıllıq istehsalçıya sinklənmədən əvvəl son U-bölmə ölçülərini idarə etməyə imkan verir.

Bu, həm də o deməkdir ki, deliklər, künclər və formalaşmış profilin daxili hissəsi sonrakı formalaşdırma əməliyyatlarından sağ qalmalı olan bir örtükdən çox, bitmiş hissənin bir hissəsi kimi qəbul edilir.

Sinklənmədən sonra, lazımsız əyilmə və ya ağır formalaşdırmadan qaçınmaq lazımdır. Materialı iş yerində qaynaq etmək və ya kəsmək lazımdırsa, zədələnmiş sink sahəsi təmizlənməli və sinklə zəngin müvafiq örtüklə təmir edilməlidir.

Sink örtüyünün seçilməsi

Sink örtüyü faktiki korroziya mühitinə uyğunlaşdırılmalıdır.

85 μm+, məruz qalmanın nisbətən orta səviyyədə olduğu daxili ərazilərdə adi açıq hava tətbiqləri üçün başlanğıc spesifikasiya kimi uyğundur.

120–180 μm üçün örtük rütubətli fabriklər, kənd təsərrüfatı və heyvandarlıq obyektləri, çay kənarındakı qurğular və daha davamlı rütubətli digər yerlər üçün nəzərdə tutula bilər.

200–275 μm üçün daha ağır örtük sahil əraziləri, limanlar, kimyəvi qurğular və çirkab su mühitləri kimi daha güclü korroziyaya məruz qalan layihələr üçün nəzərdə tutulub. Dəqiq örtük tələbi hələ də layihənin korroziya kateqoriyasına və tətbiq olunan spesifikasiyaya uyğun olaraq təsdiqlənməlidir.

Daha qalın bir sink təbəqəsi kiçik ölçülü polad bölməni kompensasiya etmir. Korroziyadan qorunma və struktur dizaynı ayrıca qiymətləndirilməlidir.

Q235B yoxsa Q355B?

Polad dərəcəsi sink tələbinə deyil, struktur yükə uyğun olmalıdır.

Q235B ümumi avadanlıq dayaqları, açıq mötərizələr, boru dayaqları, fotovoltaik köməkçi strukturlar və ümumi bələdiyyə tətbiqləri üçün praktik seçimdir.

Q355B, böyük avadanlıq bazaları, daha ağır dayaq strukturları, yüksək külək və ya qar şəraiti və struktur dizaynının daha yüksək möhkəmlikli polad tələb etdiyi layihələr kimi daha yüksək yüklü tətbiqlər üçün daha uyğundur.

Təchiz edilən məhsul çeşidi üçün Q355B, müvafiq dizayn şəraitində eyni bölmə ölçüsündə təxminən 30% daha yüksək yükləmə qabiliyyətini təmin edən kimi təsvir edilmişdir. Bu universal əvəzetmə qaydası deyil, layihə/dizayn müqayisəsi kimi qəbul edilməlidir; son bölmə mühəndis yükü ilə yoxlanılmalıdır.

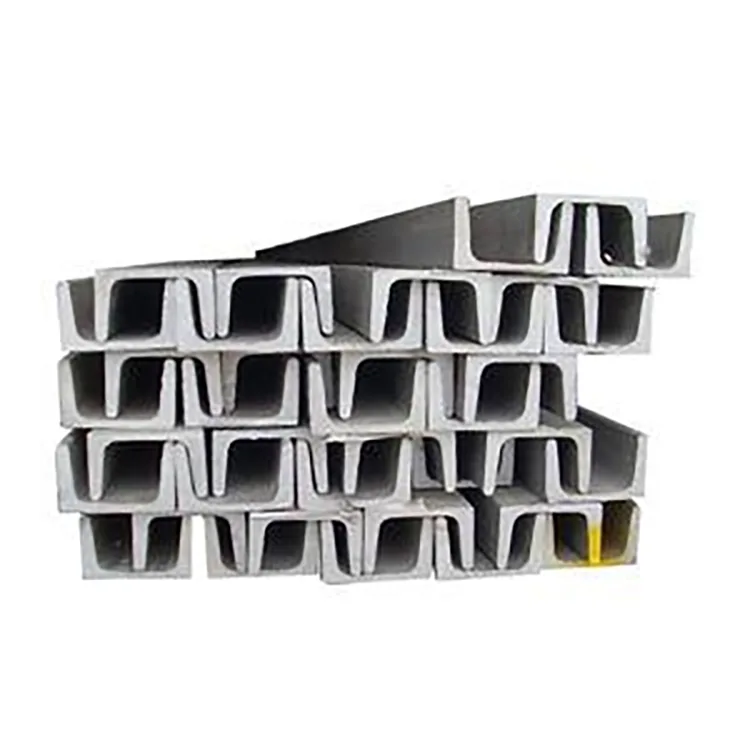

U Kanal Ölçüsü və Divar Qalınlığı

U80–U300 diapazonu bölməni müxtəlif dəstək yüklərinə uyğunlaşdırmağa imkan verir.

U80–U120 yüngül boru dayaqları, kiçik avadanlıq mötərizələri, yerləşdirmə komponentləri və ikinci dərəcəli istixana strukturları üçün istifadə edilə bilər.

U140–U200, fotovoltaik köməkçi strukturlar, avadanlıq bazaları və bələdiyyə qurğuları da daxil olmaqla bir çox əsas açıq hava dəstəyi proqramlarını əhatə edir.

U220–U300 daha ağır avadanlıq bazaları, daha böyük dəstək strukturları və daha böyük bölmə tutumu tələb edən layihələr üçün daha uyğundur.

Divar qalınlığı üçün:

1,2–1,4 mm: yüngül yüklü mötərizələr, yerləşdirmə elementləri və əsas olmayan dəstək proqramları

1,5–2,0 mm: açıq dəstək strukturları və avadanlıq bazaları üçün ümumi diapazon

2,2–3,0 mm: daha ağır yüklər, böyük dayaqlar, yüksək külək/qar sahələri və deformasiyaya daha çox müqavimət tələb edən tətbiqlər

Son qalınlıq faktiki aralıqdan, əlaqə üsulundan və tətbiq olunan yükdən hesablanmalıdır.

Tətbiqlər

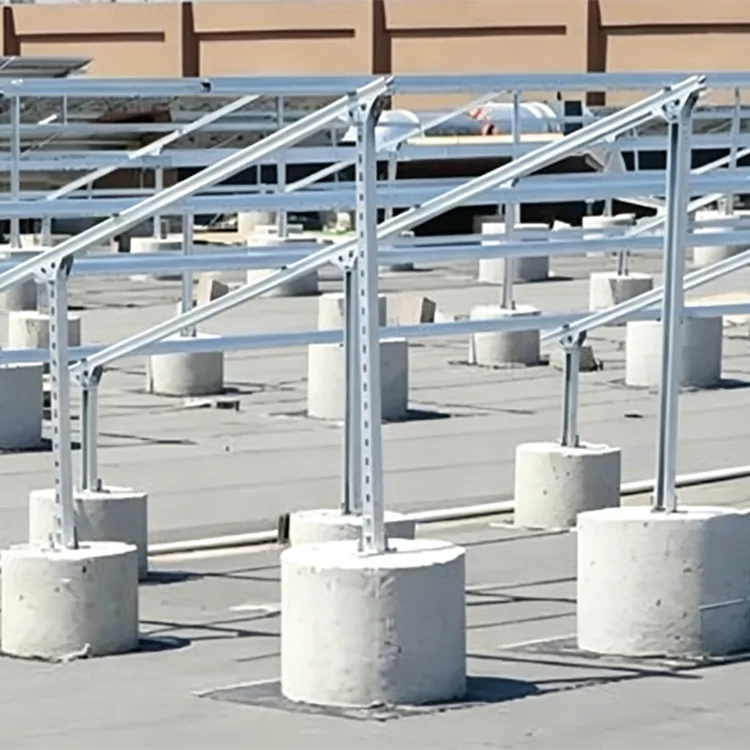

Fotovoltaik və Külək Enerjisi Strukturları

Sinklənmiş U-bölmələr xarici bərpa olunan enerji qurğularında avadanlıq bazaları, bərkitmə elementləri, yerləşdirmə strukturları və köməkçi dayaqlar üçün istifadə edilə bilər. Layihənin 25 illik dizayn tələbi olduğu hallarda, sink örtüyü hər yer üçün eyni örtüyü təyin etməkdənsə, faktiki ətraf mühitə məruz qalmasına uyğun olaraq seçilməlidir.

Sahil və liman əraziləri

Duz spreyi və davamlı rütubət məruz qalmış poladda korroziyanı sürətləndirir. Daha ağır örtüklü U-şəkilli sinklənmiş profillər, bölmə həndəsəsinin uyğun olduğu yerlərdə açıq avadanlıq dayaqları, quraşdırılmış əsaslar və bərkidici strukturlar üçün istifadə edilə bilər.

Heyvandarlıq və Kənd Təsərrüfatı Obyektləri

Havalandırma sistemləri, boru kəmərləri, avadanlıq dayaqları və istixana strukturları yüksək rütubətə və ammonyak tərkibli atmosferə məruz qala bilər. Sinklənmiş polad bu şərtlərdə qorunmayan qara poladdan daha yaxşı korroziyadan qorunma təmin edir.

Kimya və Tullantı Su Qurğuları

Avadanlıq dayaqları, boru bərkitmə konstruksiyaları və açıq çərçivələr ətraf mühitin sinklə örtülmüş poladla uyğun olduğu yerlərdə isti daldırma sinklənmədən faydalana bilər. Yüksək aqressiv kimyəvi təsir üçün tam korroziyadan qorunma sistemi kimyəvi mühitə uyğun olaraq təyin edilməlidir.

Bələdiyyə Xarici Quruluşları

Tətbiqlərə qoruyucu dayaqlar, işıqlandırma ilə bağlı dayaqlar, nəqliyyat avadanlığının bərkidilməsi strukturları, landşaft çərçivələri və digər açıq polad komponentlər daxildir.

Zavod Xarici Dəstəklər

O, açıq boru kəmərləri, avadanlıq dayaqları, xarici bərkitmə strukturları və sənaye müəssisələrinin ətrafındakı kommunal dayaqlar üçün istifadə edilə bilər.

İki Tipik Layihə Tətbiqi

Sahil Sənaye Parkı

Sahil zolağından təxminən 2 km aralıda açıq havada avadanlıq dəstəyi layihəsi üçün avadanlıq dayaqları və quraşdırılmış əsaslar üçün 220 μm sink örtüklü Q355B sinklə örtülmüş U profili seçilmişdir. Daha ağır örtük, duz spreyi təsirinə görə təyin olundu, daha yüksək möhkəmlikli polad isə struktur yük tələbi üçün istifadə edildi. U profili həmçinin avadanlığın yerləşdirilməsini və boltlu birləşmələri sadələşdirdi.

Heyvandarlıq Mexanizminin Təkmilləşdirilməsi

Böyük miqyaslı donuz və quşçuluq müəssisəsi ammonyak məruz qaldığı yüksək rütubətli mühitdə avadanlıq və boru kəmərləri üçün korroziyaya davamlı dayaq elementləri tələb edirdi. Q235B sinklənmiş U-bölmələri dəstəkləyici strukturlar və bərkitmə elementləri üçün istifadə edilmişdir. Açıq profil rahat quraşdırma və tənzimləmə imkanı verir, sinklənmiş səth isə təkrar korroziya müalicəsi ehtiyacını azaldır.

Sinklənmiş U-Kanalın Ən Yaxşı Seçim Olmadığı Harada

U kanalı avtomatik olaraq hər bir polad hissəni əvəz etməməlidir.

Dam örtükləri üçün C və ya Z bölmələri daha uyğun struktur konfiqurasiyanı təmin edə bilər.

Burulma müqavimətinin, qapalı həndəsə və ya görünüşün vacib olduğu qapalı struktur elementləri üçün kvadrat və ya düzbucaqlı boşluqlara üstünlük verilə bilər.

Quru qapalı tətbiqlər üçün, korroziyadan qorunma tələb olunmursa, örtülməmiş soyuq formalaşdırılmış U kanalı daha qənaətcil ola bilər.

Yüksək aqressiv kimyəvi mühitlər üçün yalnız isti daldırma sinkləmə tələb olunan mühafizəni təmin etməyə bilər. Material seçməzdən əvvəl kimyəvi mühit, konsentrasiya, temperatur və məruz qalma müddəti nəzərdən keçirilməlidir.

Sinklənmiş U-Kanal və Qara U Kanalı

Əsas U-bölmə həndəsəsi eyni qala bilər, lakin tətbiq şərtləri fərqlidir.

Çatdırılmadan əvvəl keyfiyyətə nəzarət

Yoxlama həm polad bölməni, həm də sinklənmə keyfiyyətini əhatə etməlidir.

Sinklənmədən əvvəl U profili bölmə ölçüləri, düzlük, burulma, çuxur mövqeyi və kəsmə dəqiqliyi üçün yoxlanılır. Bu vacibdir, çünki sink örtüyü rulonun formalaşması zamanı yaranan ölçülü problemləri düzəltməz.

Sinklənmədən sonra müfəttişlər səthi çılpaq sahələr, həddindən artıq sink yığılması, soyulma, çatlama və digər görünən qüsurlar üçün yoxlayır. Sink örtüyünün qalınlığı razılaşdırılmış yoxlama metoduna uyğun olaraq ölçülə bilər.

Layihə sifarişləri üçün alıcının tələblərinə uyğun olaraq material sertifikatları, ölçülü yoxlama qeydləri, sink örtüyünün yoxlanılması nəticələri və digər keyfiyyət sənədləri təqdim edilə bilər.

Emal və Xüsusi İstehsal

U kanalı standart düz hissə kimi təqdim edilə bilər və ya sinklənmədən əvvəl emal edilə bilər.

Tipik fərdiləşdirilmiş əməliyyatlara sabit uzunluqlu kəsmə, zımbalama, künc kəsmə, çuxurların yerləşdirilməsi və qeyri-standart bölmə istehsalı daxildir. Sinklənmədən əvvəl bu əməliyyatların tamamlanması emal edilmiş sahələrin son sink örtüyü ilə qorunmasına kömək edir.

Daha böyük layihələr üçün alıcılar bölmə rəsmini çuxur nümunəsi, tələb olunan uzunluq, polad dərəcəsi, divar qalınlığı və korroziya mühiti ilə birlikdə təqdim etməlidirlər. Bu, istehsalçıya yalnız xam U-bölməsindən deyil, hazır spesifikasiyadan sitat gətirməyə imkan verir.

Satınalma Yoxlama Siyahısı

Sifariş verməzdən əvvəl bu məqamları təsdiqləyin:

1.U bölmə ölçüsü: U80–U300 və ya layihəyə xas ölçü.

2.Polad dərəcəsi: Q235B və ya Q355B.

3.Divar qalınlığı: struktur yükü və aralığına əsaslanır.

4.Sink örtüyü: Ekspozisiyaya görə 85 μm+, 120–180 μm və ya 200–275 μm.

5.Deşik nümunəsi: diametri, aralığı və əvvəlcədən zımbalama tələb olunarsa mövqeyi.

6.Length: standart və ya layihəyə xas sabit uzunluq.

7. Tətbiq olunan standart: cari layihə spesifikasiyası və tələb olunan sinkləmə standartı.

8. Təftiş sənədləri: material sertifikatı, ölçü yoxlaması və tələb olunduqda sink örtük hesabatı.

Bu məlumat ən çox yayılmış satınalma səhvindən qaçınmaq üçün kifayətdir: sinklənmiş U-bölmələri yalnız ton başına qiymətə görə müqayisə edərək, polad dərəcəsini, divar qalınlığını və sink örtüyü nəzərə almadan.

Tez-tez verilən suallar

Q1: U kanalının içərisi sinklənmiş ola bilərmi?

Bəli. Məhsul əvvəlcə formalaşır və sonra isti daldırma sinklənmişdir, buna görə U-şəkilli bölmə bitmiş profil kimi sinklənmişdir. Faktiki örtük örtüyü razılaşdırılmış yoxlama tələblərinə uyğun olaraq yoxlanılmalıdır.

2-ci sual: Sinklənmədən əvvəl formalaşdırmaya niyə üstünlük verilir?

Bitmiş sink örtüyünün son U formasına mexaniki şəkildə əmələ gəlməsinin qarşısını alır. Kəsmə, zımbalama və əsas formalaşdırma əməliyyatları sinklənmədən əvvəl tamamlana bilər, ardınca isə son korroziyadan qorunma müalicəsi aparılır.

S3: Qaynaq sinklənmiş örtüyə zərər verəcəkmi?

Bir qaynaq ətrafındakı sink örtüyü qaynaq istiliyindən təsirlənir. Qaynaqdan sonra sahə təmizlənməli və sinklə zəngin olan müvafiq örtüklə təmir edilməlidir.

S4: U kanalı 25 illik fotovoltaik layihələr üçün istifadə edilə bilərmi?

Bölmə və korroziya sisteminin layihə tələblərinə cavab verdiyi yerlərdə istifadə edilə bilər. Sahil və ya yüksək aşındırıcı sahələr üçün daha ağır sink örtüyü və potensial olaraq əlavə qoruyucu sistem nəzərə alınmalıdır.

S5: Xarici istifadə üçün hansı daha yaxşıdır, Q235B və ya Q355B?

Heç bir sinif universal olaraq daha yaxşı deyil. Q235B bir çox normal yüklü strukturlar üçün uyğundur, Q355B isə daha yüksək struktur gücü tələb olunduqda seçilir. Qiymət mühəndislik hesablamalarına uyğun olmalıdır.

S6: U kanalı ilə C kanalı arasındakı fərq nədir?

U kanalı adətən açıq profilinin birləşmələr üçün əlverişli olduğu əsaslar, fiksasiya, yerləşdirmə və dəstək strukturları üçün istifadə olunur. C kanalı daha çox struktur çərçivə və ya purlin bölməsi kimi istifadə olunur. Düzgün seçim yük yolundan və əlaqə dizaynından asılıdır.

Q7: Qeyri-standart U kanal ölçüləri istehsal edilə bilərmi?

Bəli. Qeyri-standart bölmə ölçüləri, divar qalınlığı, uzunluqlar və çuxur nümunələri təsvirlər və layihə tələbləri əsasında müzakirə edilə bilər.

S8: Sinklənmiş U-Kanal sahilyanı ərazilər üçün uyğundurmu?

Bəli, sink örtüyü və struktur spesifikasiyası faktiki korroziya mühiti üçün seçildikdə. Güclü duz spreyinə məruz qalma üçün layihənin korroziyadan qorunma tələbləri ilə birlikdə 200–275 μm kimi daha ağır örtük nəzərə alına bilər.
