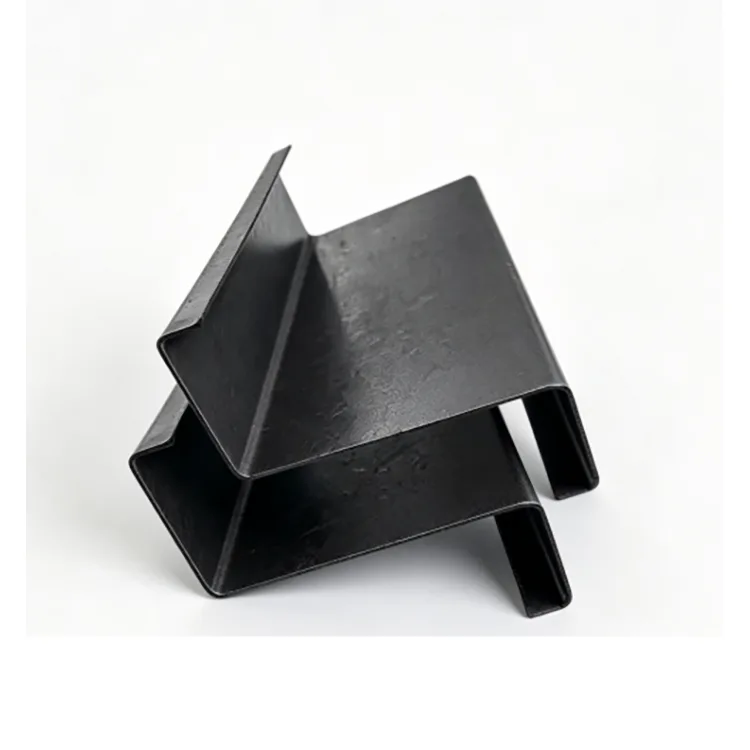

Soyuq formada Z Bölmə Polad

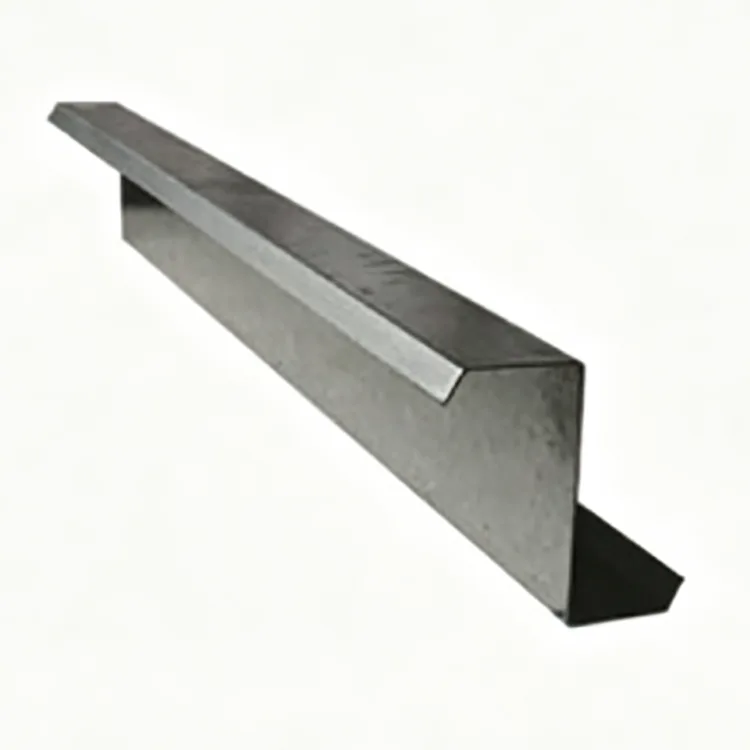

Soyuq Formalanmış Z Bölmə Polad, otaq temperaturunda davamlı rulon formalaşdırma yolu ilə isti yayılmış polad zolaqdan hazırlanmış soyuq formada hazırlanmış nazik divarlı polad bölmədir. Zolaq çoxsaylı formalaşdırma dayaqlarından keçir və yüksək temperaturda isti yayma mərhələsi olmadan tədricən Z bölməsinə çevrilir.

Soyuq formalaşdırma prosesi ölçü konsistensiyasını yaxşılaşdırır və həmçinin poladda işin bərkidilməsini təqdim edir. Yaranan bölmə nisbətən aşağı çəki ilə faydalı əyilmə performansını birləşdirir və bu, yüngül polad konstruksiyalarda dam və divar pərdələri üçün geniş istifadə olunur.

Z formalı profilin daha bir praktik üstünlüyü var: onun ofset flanşları bitişik purlinlərin üst-üstə düşməsinə imkan verir. Bu, silsilənin ətrafında davamlı purlin tənzimləmələrinin tələb olunduğu böyük yamaclı damlarda xüsusilə faydalıdır.

Tövsiyə olunan mühit: qapalı qapalı binalar, quru emalatxanalar və birbaşa yağış, duz spreyi, turşu və ya qələvi aşındırıcı nəm olmayan anbarlar.

İstehsal prosesi

İstehsal xətti polad rulonun daxil olan yoxlanılması ilə başlayır. Düzləşdirildikdən və düzəldildikdən sonra, zolaq bir neçə rulon meydana gətirən stansiyalardan keçir, burada tədricən tələb olunan Z formalı hissəyə bükülür.

Servo CNC kəsmə müəyyən üzv uzunluğunu təmin edir, avtomatik zımbalama isə struktur təsvirlərinə uyğun olaraq əlavə edilə bilər. Hazır profillər daha sonra təsnifatdan, bağlamadan və saxlanmadan əvvəl düzəldilmə və ölçülü yoxlamadan keçir.

Polad rulonların yoxlanılması → hamarlanması və düzəldilməsi → mütərəqqi soyuq rulonların formalaşdırılması → Z-bölmənin formalaşdırılması → servo CNC sabit uzunluqda kəsmə → avtomatik zımbalama → düzləşdirmə → vizual və ölçülü yoxlama → bağlama və saxlama

Profil ənənəvi isti yayma üsulu ilə deyil, tədricən formalaşdığından, istehsal zamanı kəsik ölçüləri, düzlük və deşik mövqeləri davamlı olaraq idarə edilə bilər.

Əsas Spesifikasiyalar

Niyə dam örtüyü üçün Z bölməsindən istifadə edin?

Dam silsiləsində birbaşa üst-üstə düşmə

Z bölməsi ilə C bölməsi arasındakı ən bariz fərq flanşların formasıdır. Ofset Z profili bitişik üzvlərin üst-üstə düşməsinə imkan verir ki, bu da dam silsiləsi boyunca davamlılığı qorumağa kömək edə bilər.

10°-dən yuxarı dam yamacları üçün Z purlins tez-tez praktiki seçimdir, burada üst-üstə düşən elementlər struktur dizaynın bir hissəsidir. Bu, əlavə kəsmə ehtiyacını azaldır və quraşdırmanı daha sadə edir.

Aşağı Çəki ilə Yaxşı Bükülmə Performansı

Z-şəkilli en kəsiyi əyilmə üçün faydalı kəsik xüsusiyyətləri təmin edir. Soyuq işdə sərtləşdirmə ilə birlikdə, bu, nisbətən nazik bir kəsikdən uyğun dam və divar purlin tətbiqlərində istifadə etməyə imkan verir.

Daha ağır ənənəvi isti haddelenmiş bölmələrlə müqayisədə, aşağı çəki daşıma, qaldırma və quraşdırma tələblərini azalda bilər.

Davamlı Düzlük və Delik Vəzifəsi

İstehsal xəttində mütərəqqi rulon formalaşdırma, CNC kəsmə və sonradan düzəldilmə istifadə olunur. Bu, profilin düzlüyünə və burulmasına nəzarət etməyə kömək edir.

Əvvəlcədən deşilmiş boltlar üçün çuxurların dəqiq yerləşdirilməsi vacibdir, çünki səhvlər purlin və əsas polad çərçivə arasındakı əlaqəyə təsir göstərə bilər. Çatdırılmadan əvvəl əvvəlcədən zımbalama sahədə kəsmə və qazma işlərini azalda bilər.

Quru qapalı layihələr üçün aşağı qiymət

Standart məhsul sinklənmiş örtük olmadan təbii qara polad kimi təqdim olunur. Əlavə korroziyadan qorunmanın tələb olunmadığı quru, qapalı qapalı binalar üçün bu, sinklənmiş Z bölmələri ilə bağlı əlavə xərclərin qarşısını alır.

Bina yağış, kondensasiya, duz spreyi və ya aşındırıcı mühitə məruz qalırsa, bunun əvəzinə korroziyadan qorunan versiya göstərilməlidir.

Rahat kəsmə və qaynaq

Standart məhsulun sinklənmiş örtüyü olmadığı üçün adi kəsmə və qaynaq əməliyyatları sadədir. Bu, üzvlərin yerli tənzimləmə və ya əlaqə işlərini tələb edə biləcəyi daxili istehsal və təmir layihələri zamanı faydalıdır.

Tipik Tətbiqlər

Məhsul əsasən aşağıdakılar üçün istifadə olunur:

Yüngül polad binalarda dam örtükləri

Böyük yamaclı anbar damları

Sənaye emalatxanasının dam sistemləri

Daxili logistika və anbar binaları

Divar və damın ikinci dərəcəli çərçivəsi

Yüngül polad korpus sistemləri

Qapalı fabriklərin təmiri layihələri

Bu, binanın əsas sütunları və ya əsas şüaları üçün əvəzedici deyil, purlin kimi ikinci dərəcəli struktur elementdir.

Real Layihə Tətbiqləri

Case 1: Böyük Yamaclı Daxili Logistika Anbarı üçün Z Purlins

Layihə damı 12° yamaclı 50.000 m² qapalı logistika anbarını əhatə edirdi. Bina tam qapalı və birbaşa yağışa məruz qalmadan quru qapalı mühitdə istifadə edilmişdir.

Əsas tələblər dam silsiləsində birbaşa purlin üst-üstə düşməsi, idarə olunan polad konstruksiya dəyəri, daha qısa quraşdırma müddəti və dam panelinin hizalanması ilə bağlı problemlərin riskinin azaldılması idi.

Seçilmiş material Q355B Soyuq Formalı Z Bölmə Polad, Z160–Z200, 1,8–2,0 mm divar qalınlığı və əvvəlcədən delikli boltlar ilə.

Z bölmələri birbaşa üst-üstə düşə bilər ki, bu da silsilənin üzvlərinin fasiləsiz qalmasına imkan verir və saytda kəsmə və dəyişdirmə işlərini azaldır. Quraşdırma müddəti 30% azaldı.

Profillərin aşağı bükülməsi, rənglə örtülmüş polad dam panellərinin daha bərabər şəkildə oturmasına kömək etdi və su sızmasına kömək edə biləcək boşluqları azaldır. Daha yüngül elementlər daşıma və qaldırma tələblərini də azaldıb və ümumi polad konstruksiya dəyəri isti yayılmış polad məhluldan 21% aşağı olub.

Layihə qəbuldan keçdi və paslanma ilə bağlı problem olmadan qapalı xidmətdə qaldı.

Məsələn 2: Sənaye Atelyesində Yüngül Polad Korpusun Təkmilləşdirilməsi

İkinci layihə köhnə fabrikin təmirini nəzərdə tuturdu. Sex daxilində nisbətən böyük dam yamacı və quru, havalandırılan qapalı mühitə malik yeni yüngül polad korpus konstruksiyaları tələb olunurdu.

Seçilmiş məhsul Q235B Cold-formed Z Section Steel, Z120–Z140 idi.

Üzvlər geniş ikinci emal edilmədən montaja hazır şəkildə çatdırıldı. Z-şəkilli üst-üstə düşən struktur damın yamacına uyğun gəlirdi və düz və sabit qapaq sistemini saxlamağa kömək edirdi.

Yüngül üzvlər həmçinin mövcud fabrik daxilində quraşdırma işlərini qısaldarkən təmir xərclərini nəzarət altında saxlamağa kömək etdilər.

Z Bölmə Seçim Bələdçisi

Damın yamacı:

10°-dən yuxarı dam yamacları üçün üst-üstə düşən purlinlər tələb olunduqda Z bölmələrinə üstünlük verilir. Nisbətən dayaz yamaclar üçün konstruktiv dizayndan asılı olaraq C purlinləri də nəzərə almaq olar.

Material dərəcəsi:

Q235B ümumi yüngül purlin və qapalı tətbiqlər üçün uyğundur. Daha böyük aralıqlar, daha yüksək külək və ya qar yükləri və daha tələbkar struktur tələbləri üçün Q355B uyğun bölmə ölçüsü və divar qalınlığı ilə birlikdə seçilə bilər.

Bölmə ölçüsü:

Z100–Z140 daha yüngül dam və divarların ikinci dərəcəli strukturları üçün nəzərdə tutula bilər. Z160–Z200 bir çox standart anbar və atelye purlin tətbiqləri üçün uyğundur. Z220–Z300 struktur dizayn üçün daha böyük bölmələr tələb olunduğu yerlərdə istifadə edilə bilər.

Divar qalınlığı:

Mövcud diapazon 1,2-3,0 mm-dir. Son qalınlıq yalnız bölmənin ölçüsünə görə deyil, aralıq, purlin məsafəsi, külək yükü, qar yükü, birləşmə şərtləri və struktur hesablamalarla müəyyən edilməlidir.

Ətraf mühit:

Quru, qapalı qapalı binalar üçün təbii qara Z polad sərfəli seçim təmin edə bilər. Yüksək rütubət və ya kondensasiya olan emalatxanalarda uyğun pasdan qoruyucu örtük nəzərə alınmalıdır.

Açıq binalar, sahilyanı ərazilər, yağışa məruz qalan strukturlar və ya kənd təsərrüfatı anbarları üçün təbii qara polad variantı tövsiyə edilmir. Sinklənmiş Z bölməsi və ya başqa bir korroziyadan qorunan məhlul seçilməlidir.

Soyuq formalaşdırılan Z Bölmə Polad və C Bölmə Polad

Seçim yalnız damın yamacından daha çox struktur dizayna uyğun olmalıdır. Z bölməsinin üst-üstə düşən həndəsəsi onun davamlı purlin birləşmələrinin tələb olunduğu əsas praktik üstünlüyüdür.

Zavod keyfiyyətinə nəzarət

Z purlinləri üçün ölçülü uyğunluq xüsusilə vacibdir, çünki bölmələr əsas polad çərçivə və dam panelləri ilə dəqiq bir şəkildə birləşdirilməlidir.

Buna görə keyfiyyətə nəzarət polad rulonu formalaşdırmadan əvvəl əhatə edir, ardınca rulonun formalaşması zamanı və kəsildikdən sonra yoxlamalar aparılır. Əsas yoxlama nöqtələrinə materialın dərəcəsi, bölmə ölçüləri, divar qalınlığı, düzlük, burulma, kəsmə uzunluğu, kənarın vəziyyəti və əvvəlcədən deşilmiş çuxur mövqeyi daxildir.

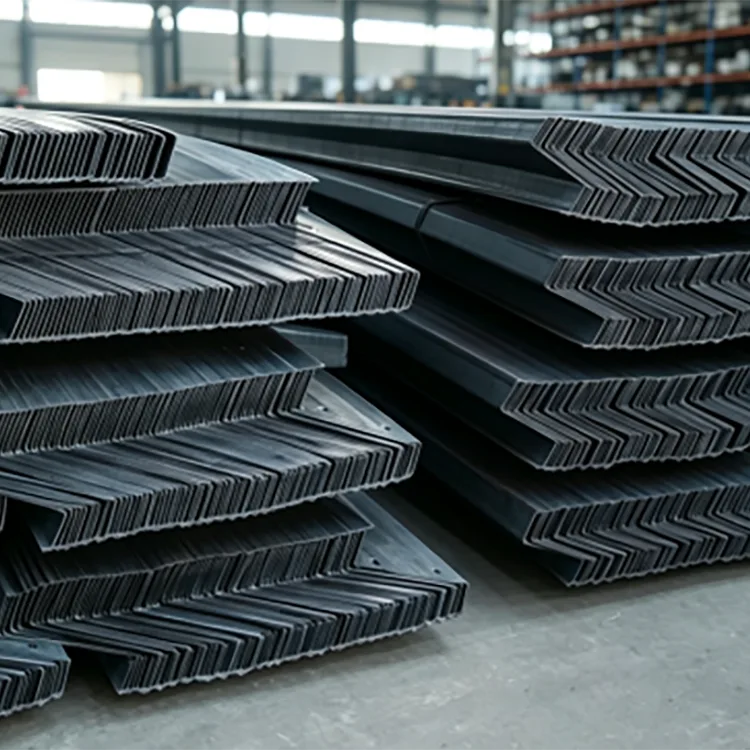

Qalıq təhrifləri azaltmaq üçün profillər formalaşdıqdan sonra düzəldilir. Göndərmədən əvvəl hazır üzvlər vizual və ölçülü yoxlanılır və sonra ölçü və sifariş tələblərinə uyğun olaraq paketlənir.

Partiya sifarişləri üçün eyni material dərəcəsini, bölmə spesifikasiyasını və emal parametrlərini saxlamaq müxtəlif istehsal partiyaları arasında ardıcıllığı qorumağa kömək edir.

Tez-tez verilən suallar

S1: Z bölməsi və C bölməsi arasında necə seçim edə bilərəm?

Əsas diqqət damın və əlaqənin təşkilidir. Z bölmələri, xüsusən də daha böyük dam yamaclarında bitişik pərdələrin üst-üstə düşməsi və silsilənin boyunca davam etməsi lazım olan damlar üçün xüsusilə faydalıdır. C bölmələri daha geniş ümumi tətbiq qabiliyyətinə malikdir və struktur dizayndan asılı olaraq daha dayaz dam yamacları üçün istifadə edilə bilər.

2-ci sual: Soyuqdan formalaşmış Z Bölmə Poladını bükmək asandır?

Düzgün hazırlanmış Z bölməsi, tətbiq olunan standart tələblər çərçivəsində burulma və deformasiyaya nəzarət etmək üçün mütərəqqi formalaşdırma, ölçü və düzəldilmədən keçir. Seçilmiş bölmə ölçüsü, divar qalınlığı, span və quraşdırma üsulu da onun işinə təsir göstərir.

S3: Daxili Z purlin rənglənməlidirmi?

Əhəmiyyətli kondensasiya olmadan quru, havalandırılan daxili mühit üçün, layihə tələbləri icazə verdiyi təqdirdə, təbii qara polad səth əlavə örtük olmadan istifadə edilə bilər. Rütubətli atelyelər və ya tez-tez kondensasiya olan ərazilər üçün pasdan qoruyucu örtük tövsiyə olunur.

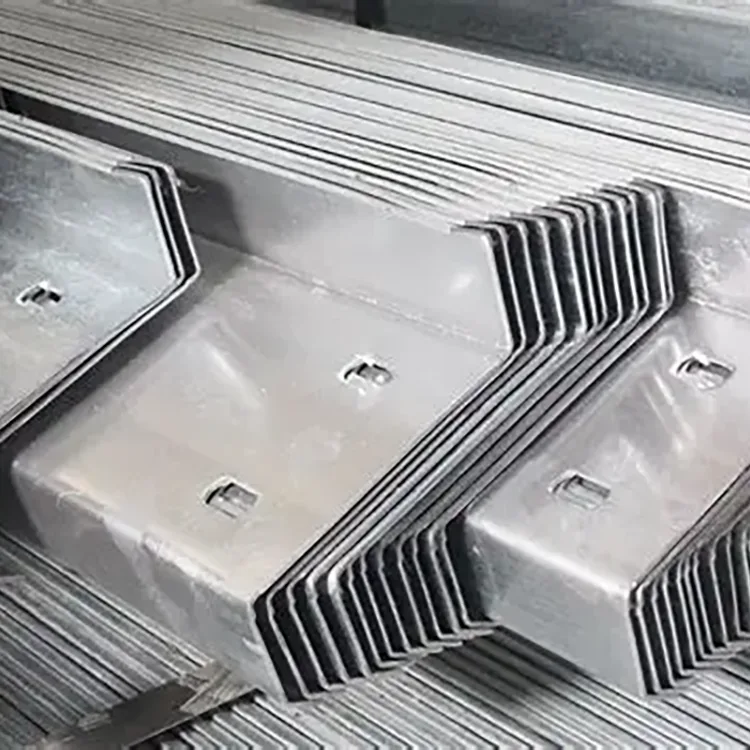

4-cü sual: Z bölmələri əvvəlcədən deşilmiş deşiklərlə təchiz edilə bilərmi?

Bəli. Bolt delikləri profillər göndərilməzdən əvvəl konstruktiv təsvirlərə uyğun olaraq açıla bilər. Lazım olan əlaqə detallarına uyğun olaraq künc kəsikləri və bucaqlı uç kəsikləri də istehsal edilə bilər.

S5: Uzunluğu fərdiləşdirmək olarmı?

Bəli. Standart təchizat ümumiyyətlə 6-12 m arasındadır, qeyri-standart sabit uzunluqlar isə layihə təsvirlərinə və kəsmə tələblərinə uyğun olaraq istehsal edilə bilər.

S6: Təbii qara Z bölməli poladdan açıq havada istifadə etmək olarmı?

Birbaşa açıq havaya məruz qalma, yağış, sahil duzu spreyi və ya aşındırıcı mühitlər üçün tövsiyə edilmir. Bu şərtlərdə sinklənmiş və ya başqa şəkildə korroziyadan qorunan Z bölmələri nəzərə alınmalıdır.
