Sinklənmiş Z Purlin

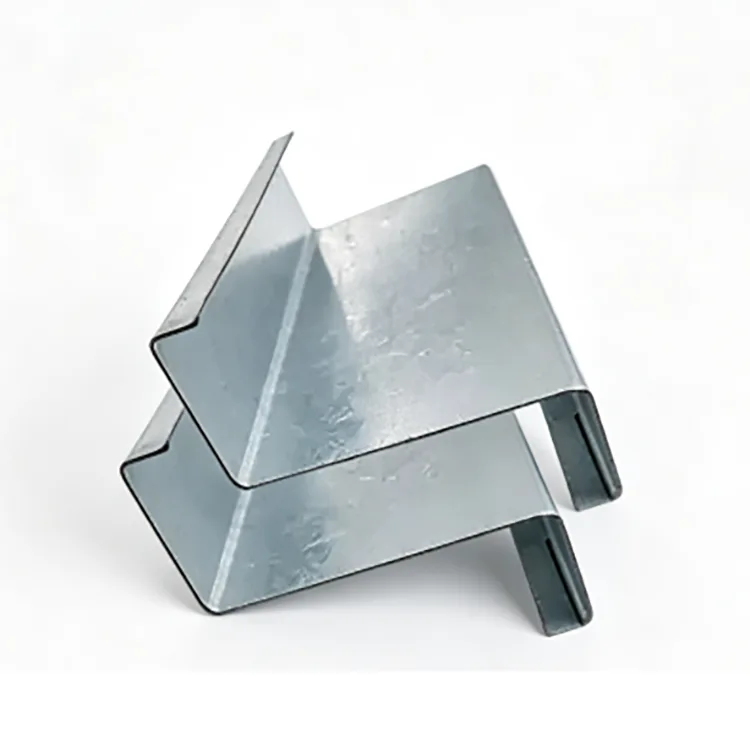

Sinklənmiş Z purlin Q235B və ya Q355B polad zolağından hazırlanmış soyuq formada struktur bölmədir. Zolaq Z profilini yaratmaq üçün çoxlu forma rulonlarından keçir, ardınca kəsmə, zımbalama və künc işlənməsi. Daha sonra bitmiş element tam bir hissə kimi turşu, fluxed və isti daldırma sinklənmişdir.

Z profili əsasən yamaclı damlarda istifadə olunur, çünki bitişik üzvlər uclarında üst-üstə düşə bilər. Bu, davamlı purlin xətlərini dəstəkləyir və adi C bölmələri ilə müqayisədə ayrı-ayrı birləşmələri azalda bilər. O, həmçinin həndəsə və yükgötürmə qabiliyyəti dizayna uyğun olduqda, divar çərçivələri və digər yüngül polad konstruksiyalar üçün istifadə edilə bilər.

İstehsal ardıcıllığı vacibdir: sinklənmədən əvvəl formalaşdırma, kəsmə və zımbalama tamamlanır, bu da tamamlanmış Z bölməsinin və onun işlənmiş sahələrinin sink örtüyünü qəbul etməsinə imkan verir.

Z Bölməsinin Fərq Etdiyi Harada

Z purlininin müəyyənedici xüsusiyyəti qonşu üzvlər arasında üst-üstə düşməsidir.

Yamaclı bir damda, bitişik Z hissələrinin yuxarı və aşağı flanşları üst-üstə düşə bilər, bu da purlin xəttinin dam quruluşu boyunca davam etməsinə imkan verir. Bu, hər aralıqda ayrı-ayrı üzvlərlə müqayisədə kəsmə və əlaqə işini azalda bilər.

Yamacı 10°-dən yuxarı olan damlar, Z-bölməsinin üst-üstə düşməsindən istifadə etmək üçün ümumiyyətlə daha uyğundur. Təxminən 8°-nin altında bir C purlin daha sadə bir tənzimləmə təklif edə bilər.

Z purlins həmçinin divar purlins kimi istifadə edilə bilər. Son bölmə struktur təsvirlərinə və yükün hesablanmasına əməl etməlidir.

Sinklənmə istehsaldan sonra həyata keçirilir

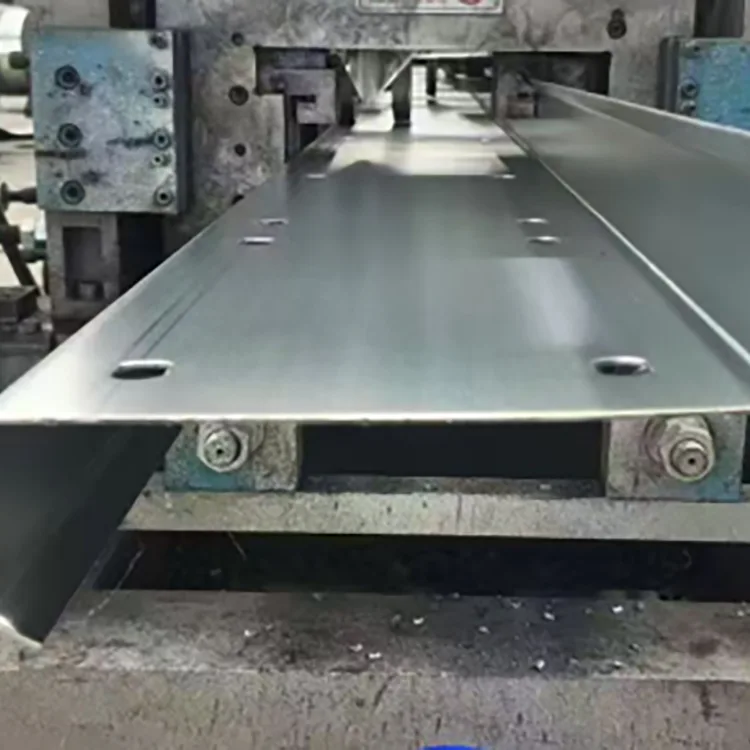

Polad zolaq əvvəlcə hazır Z bölməsinə işlənir. Üzv sinkləmə vannasına girməzdən əvvəl kəsmə, zımbalama və künc işləri tamamlanır. Sonra tam profil təmizlənir, fluxlanır və təxminən 450°C-də ərimiş sinkə batırılır.

Polad rulon → hamarlama → soyuq rulon formalaşdırma → sabit uzunluqda kəsmə → zımbalama və künc kəsmə → düzəldilmə və gərginliyin azaldılması → yağsızlaşdırma və turşulama → fluxing → qurutma → isti daldırma → soyutma və passivləşdirmə → sink örtüyünün yoxlanılması → görünüşün yoxlanılması → qablaşdırma.

Bu ardıcıllıq, formalaşmış küncləri və birləşmə deliklərini tamamlanmış profillə birlikdə sinklənməyə imkan verir.

Əsas Spesifikasiyalar

Sink Kaplama Korroziya Mühitinə Uyğun Olmalıdır

Adi fabrik damları və duz spreyi və ya kimyəvi qazlar olmayan damüstü PV konstruksiyalar kimi normal daxili açıq hava üçün ≥85 μm ümumi başlanğıc spesifikasiyasıdır.

Heyvandarlıq binaları, rütubətli emalatxanalar və çaykənarı tikililər üçün 120–180 μm daha yüksək örtük səviyyəsini təmin edir.

Sahil əraziləri, limanlar, kimyəvi zavodlar və çirkab suların ətrafı üçün tövsiyə olunan diapazon 200-275 μm-ə qədər artırıla bilər.

Son örtük layihənin korroziya mühitinə və dizayn tələblərinə uyğun olaraq təsdiqlənməlidir.

Q235B yoxsa Q355B?

Adi fabrik damları, dam örtüyü fotovoltaik strukturları və kənd təsərrüfatı binaları üçün Q235B adətən tələb olunan bölmə və qalınlıq hesablanmış yüklərə cavab verdikdə kifayətdir.

Q355B geniş çubuqlar, güclü qar əraziləri, güclü küləkli bölgələr və tələbkar sahil layihələri üçün uyğundur. Təchiz edilmiş layihə məlumatlarına əsasən, Q355B müqayisə edilə bilən şərtlər altında eyni bölmədə təxminən 30% daha yüksək yükdaşıma qabiliyyətini təmin edə bilər. Bunun daha kiçik bir bölməyə və ya daha az polad istehlakına imkan verib-verməməsi struktur hesablama ilə müəyyən edilməlidir.

Buna görə də, material dərəcəsi struktur tələblərinə uyğun olaraq seçilməlidir.

Z Bölmə və Divar Qalınlığının Seçimi

Bölmə hündürlüyü purlin ümumi həndəsəsini müəyyən edir, divar qalınlığı isə yükə və deformasiyaya qarşı müqavimətə təsir göstərir.

Divar qalınlığı üçün:

1,2-1,4 mm ümumiyyətlə kiçik aralıqlı və yüngül yüklü çərçivə tətbiqləri üçün istifadə olunur.

1,5-2,0 mm zavod dam örtüyü və dam örtüyü fotovoltaik strukturları üçün ümumi diapazondur.

Damın daha böyük arakəsmələri və ya daha yüksək qar, külək və ya struktur yükləri olduqda 2,2-3,0 mm daha uyğundur.

Bölmənin hündürlüyü və qalınlığı aralıq, purlin məsafəsi, damın yükü və icazə verilən əyilmə ilə birlikdə seçilməlidir.

Sinklənmiş Z Purlin İstifadə Olduğu Yerlər

Polad fabrikinin damları: açıq sənaye binaları üçün dam örtükləri və divar pərdələri.

Dam üstü fotovoltaik sistemlər: Z-bölməsinin üst-üstə düşdüyü maili damlar, pərdələrin düzülməsini sadələşdirə bilər.

Sahil binaları: tələb olunduqda artan sink örtüyündən istifadə edərək, sahil xətləri və limanlar yaxınlığında açıq dam və qapalı sistemlər.

Heyvandarlıq və kənd təsərrüfatı strukturları: yüksək rütubətli tövlələr, istixanalar və kondensasiya polad korroziyasını sürətləndirə bilən digər binalar.

Rütubətli sənaye obyektləri: adi qara poladın əlavə korroziyadan qorunma tələb etdiyi sexlərin ətrafında dam və divar çərçivələri.

Xarici yüngül ölçülü polad konstruksiyalar: bələdiyyə və digər açıq maili dam konstruksiyaları.

İsti daldırma sinkləmə nə əlavə edir

Sink örtüyü maneə qorunması və qurban mühafizəsi təmin edir. O, polad substratı nəmdən və oksigendən ayırır, sink isə yerli örtük zədələnməsinin kiçik sahələri ətrafında elektrokimyəvi qoruma təmin edə bilər.

Bu, dam örtüyü üçün faydalıdır, çünki quraşdırılmış dam quruluşunun yenidən rənglənməsi poladın yer səviyyəsində emal edilməsindən daha çətindir.

İsti daldırma sinkləmə, əmələ gələn səthlərdə korroziyadan qorunma təmin edir. Kəsmə və qaynaqdan sonra düzgün drenaj, əlaqə dizaynı və ya sahənin təmiri üçün əvəzedici deyil.

Üç Ümumi Satınalma Müqayisəsi

Sinklənmiş Z purlin və sinklənmiş C purlin

Z purlin, bitişik üzvlər maili bir dam boyunca üst-üstə düşə bildikdə xüsusilə faydalıdır. C purlin tez-tez üst-üstə düşmənin az praktik fayda verdiyi daha düz damlar və ya planlar üçün daha əlverişlidir.

Sinklənmiş Z purlin və boyalı Z purlin

Boya səthin qorunmasını təmin edir, lakin künclər, deşiklər, kəsiklər və əlaqə nöqtələri ətrafındakı zədələri nəzərə almaq lazımdır. Tamamlanmış profilə isti daldırma sinkləmə tətbiq olunur və məruz qalmış polad üçün korroziyadan qorunma təmin edir. Tez-tez sitat gətirilən "5-10 dəfə uzun" ömrü universal bir qayda kimi qəbul edilməməlidir, çünki boyanın performansı örtük sistemindən, hazırlıqdan və məruz qalmadan çox asılıdır.

İsti daldırma sinklənmiş Z purlin və elektrogalvanizli Z purlin

Elektrogalvanizli örtüklər adətən isti daldırma sinklənmiş örtüklərdən daha nazikdir. Uzun müddətli açıq havaya məruz qalma üçün, sinkdən əhəmiyyətli dərəcədə qorunma tələb olunduqda, isti daldırma sinkləmə ümumiyyətlə təyin olunur.

Sifariş verməzdən əvvəl alıcılar nələri yoxlamalıdır

Mühəndis edilmiş bir dam layihəsi üçün sifariş yalnız "Z purlin" deyil, daha çoxunu müəyyən etməlidir.

Bölmə: Z100–Z300 və ya rəsmin xüsusi profili.

Divar qalınlığı: 1,2-3,0 mm.

Polad dərəcəsi: Q235B və ya Q355B.

Sink örtüyü: ≥85 μm, 120–180 μm və ya 200–275 μm məruz qalmaya görə.

Uzunluq: standart və ya sabit qeyri-standart uzunluq.

Zımbalama: cizgilərə uyğun olaraq çuxur diametri, aralıq və yer.

Səth: formalaşdırma və istehsaldan sonra isti daldırma sinklənmişdir.

Q355B / Z200 / 2.0 mm / 200 μm sink / sabit uzunluq / əvvəlcədən delikli kimi aydın bir spesifikasiya istehsalçının "sinklənmiş Z polad" üçün ümumi tələbdən daha asan qiymət təklif etməsi və ardıcıl istehsal etməsi üçün daha asandır.

Bağlantı və Saytın Emalı

Əsas kəsmə və zımbalama tercihen sinklənmədən əvvəl tamamlanmalıdır. Sahədə əlavə qazma və ya kəsmə qaçınılmaz olarsa, məruz qalmış polad təmizlənməli və sinklə zəngin uyğun təmir örtüyü ilə müalicə edilməlidir.

Qaynaq qaynağın ətrafındakı sinki çıxarır. Qaynaqdan sonra sahə təmizlənməlidir və təmir edilməlidir. Struktur dizaynın icazə verdiyi yerlərdə, boltlu birləşmələri sinklənmiş purlinlərdə idarə etmək daha asandır.

İstehsal və Keyfiyyətə Nəzarət

İstehsal nəzarəti polad zolaqdan başlayır. Rulon əmələ gəlməzdən əvvəl daxil olan rulonun dərəcəsi, qalınlığı və səth vəziyyəti yoxlanılır.

Formalaşdırma zamanı ölçülü yoxlamalar bölmənin hündürlüyünə, flanşın həndəsəsinə, divar qalınlığına, düzlüyünə və burulmasına diqqət yetirir. Zımbalama təsdiq edilmiş rəsmlə yoxlanılır.

Sinklənmədən sonra örtük örtüyü, qalınlığı, görünüşü və çılpaq sahələr, soyulma və ya həddindən artıq sink yığılması kimi qüsurlar üçün yoxlanılır. Sabit uzunluqlu dəqiqlik və ümumi düzlük də qablaşdırmadan əvvəl yoxlanılır.

Layihə Seçim Referansı

Daxili dik fabrik damı və ya dam örtüyü PV: Q235B, Z160–Z200, 1,5–2,0 mm, ≥85 μm.

Heyvandarlıq, rütubətli emalatxana və ya çay kənarı layihəsi: Q235B və ya Q355B, 120–180 μm.

Sahil və ya liman layihəsi: Q355B, 200–275 μm, divar qalınlığı struktur yükü üçün seçilmişdir.

Güclü külək və ya qarlı geniş arakəsməli dam: Q355B, daha böyük Z bölməsi və tələb olunduqda divar qalınlığı 2,2–3,0 mm.

Quru qapalı dam: örtülməmiş soyuq formada Z purlin daha qənaətcil bir seçim ola bilər.

Tez-tez verilən suallar

Q1. Z purlinləri üst-üstə düşəndə ​​sink örtüyü zədələnəcəkmi?

Sinklənmiş örtük yaxşı yapışma qabiliyyətinə malik olduqda, normal boltlu üst-üstə düşmə böyük sahənin soyulmasına səbəb olmamalıdır. Kiçik mexaniki zədələr sinklə zəngin təmir boyası ilə düzəldilə bilər.

Q2. Sinklənmiş Z purlinləri qaynaq etmək olarmı?

Bəli, amma qaynağın ətrafındakı sink örtüyü istilikdən zədələnəcək. Qaynaqdan sonra qaynaq sahəsi təmizlənməlidir və təmir edilməlidir. Boltlu birləşmələrə praktiki olaraq üstünlük verilir.

Q3. Z purlin yalnız damlar üçün uyğundur?

Xeyr.Divar purlin kimi də istifadə etmək olar. Bununla belə, C purlins tez-tez divar sistemləri üçün daha əlverişlidir, çünki Z bölməsinin üst-üstə düşməsi şaquli divar çərçivələrində daha az faydalıdır.

Q4. Sinklənmiş Z purlin 25 illik dam örtüyü PV layihəsi üçün istifadə edilə bilərmi?

Uzun ömürlü PV strukturları üçün təyin edilə bilər, lakin sink örtüyü faktiki mühitə uyğunlaşdırılmalıdır. Daxili və sahil layihələri avtomatik olaraq eyni örtük qalınlığını istifadə etməməlidir.

Q5. Yaratmadan əvvəl sinklənmiş Z purlinini necə müəyyən edə bilərəm?

Sink örtüyünün davamlı çatlaması və ya soyulması üçün formalaşmış küncləri yoxlayın. Satınalma üçün istehsalçının prosesini təsdiqləyin və isti daldırma sinklənmədən əvvəl Z bölməsinin formalaşmasını və zımbalanmasını tələb edin.

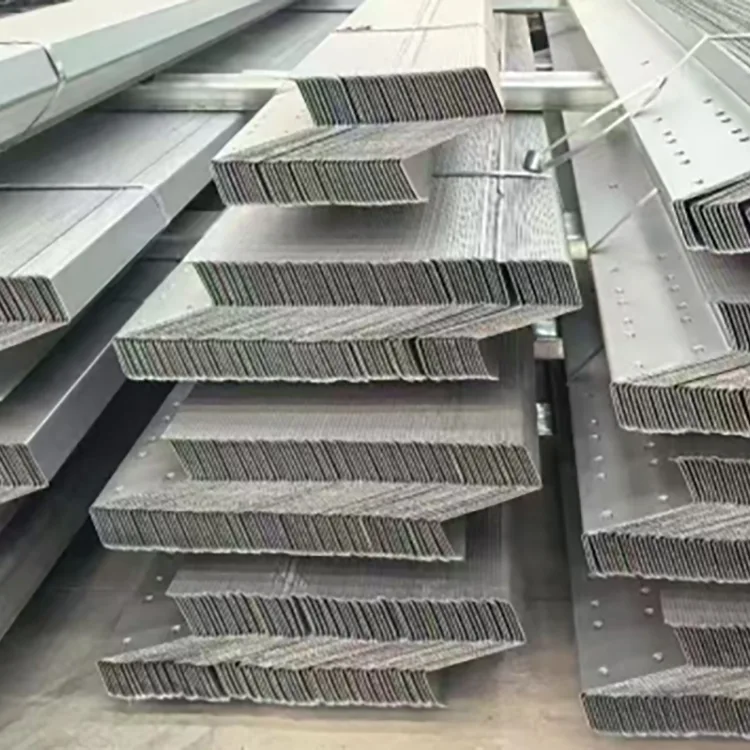

Q6. İstehsalçı əvvəlcədən deşilmiş Z purlinləri təmin edə bilərmi?

Bəli. Çuxurun ölçüsü, aralığı və mövqeyi struktur təsvirlərə uyğun olaraq istehsal edilə bilər. Sinklənmədən əvvəl zımbalamanın tamamlanması sinklənmə mərhələsində emal edilmiş sahələrin sink almasına da imkan verir.

Q7. Sahil yaxınlığında hansı sink örtüyü istifadə edilməlidir?

Güclü sahil məruz qalma üçün 200-275 μm örtük başlanğıc tələb kimi təyin edilə bilər. Son örtük layihənin korroziya şərtlərinə və tətbiq olunan spesifikasiyalara uyğun olaraq müəyyən edilməlidir.

Q8. Daha qalın Z purlin həmişə yaxşıdır?

Xeyr. Daha qalın divar polad istehlakını və dəyərini artırır. Düzgün qalınlıq aralıqdan, məsafədən, külək və qar yüklərindən, bölmənin hündürlüyündən və struktur hesablamadan asılıdır.
