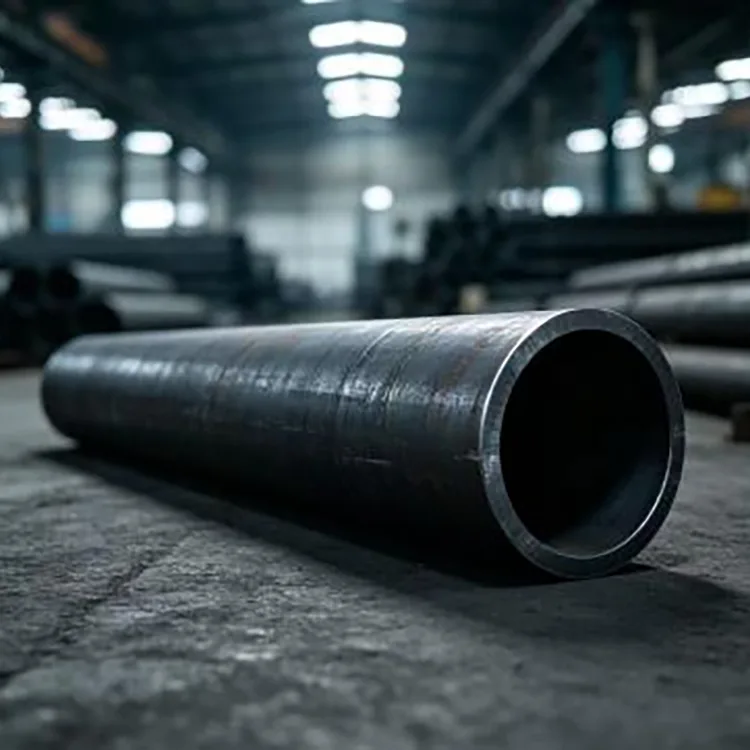

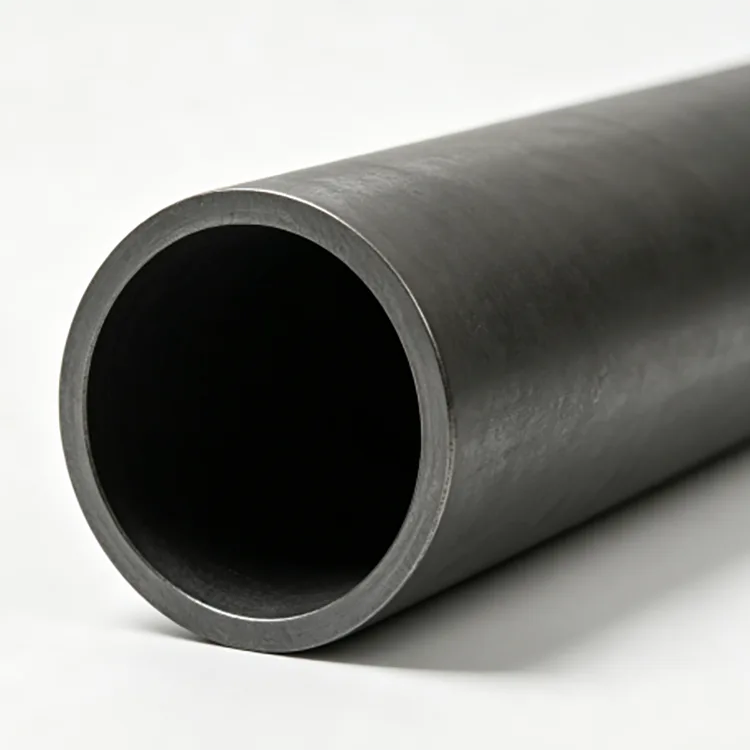

Boru Kəməri Sistemləri üçün Karbon Polad Diksiz Boru

Boru Kəməri Sistemləri üçün Karbon Polad Dikişsiz Boru uzununa qaynaqlanmış tikişi olan polad zolaqdan deyil, bərk polad parçadan hazırlanır. Kütlə qızdırılır, içi boş bir qabıq yaratmaq üçün deşilir və sonra lazımi diametrə və divar qalınlığına nail olmaq üçün yuvarlanır və ya soyuq çəkilir.

Boru kəməri sistemləri üçün tikişsiz borudan istifadə etməyin əsas səbəbi sadəcə onun "daha yüksək gücə" malik olması deyil. Onun konstruksiyası qaynaqlanmış boruda tapılan uzununa qaynaq tikişini aradan qaldırır ki, bu da müəyyən yüksək təzyiq, yüksək temperatur və ya kritik xidmət tətbiqləri üçün vacib nəzərə alına bilər.

Hazır boru qara vəziyyətdə təqdim edilə bilər, turşu və passivləşdirilmiş, cilalanmış, pasdan qoruyucu yağla örtülmüş və ya digər razılaşdırılmış səth qorunması ilə işlənmişdir. Yekun spesifikasiya mühitə, temperatura, təzyiqə, qoşulma üsuluna və tətbiq olunan boru kəməri standartına əsaslanmalıdır.

Dizayn Aralığı

Material

20 # karbon polad ümumi maye daşınması və ənənəvi mexaniki tətbiqlər üçün istifadə olunur.

Q235B dizaynın bu dərəcəli tələb etdiyi ümumi struktur və dəstək proqramları üçün uyğundur.

Q345B, tətbiq olunan boru spesifikasiyasına uyğun olaraq, daha yüksək güc tələb edən tətbiqlər üçün nəzərdən keçirilə bilər.

A106 Gr.B yüksək temperaturda xidmətdə istifadə olunan dikişsiz karbon polad boru üçün ümumi seçimdir. ASTM A106/A106M-26 yüksək temperaturda xidmət üçün tikişsiz karbon polad borusunu əhatə edir və mexaniki sınaq, hidrostatik sınaq və dağıdıcı elektrik sınaqları üçün tələbləri ehtiva edir.

A53 Gr.B, həm tikişsiz, həm də qaynaqlanmış qara və isti daldırma sinklənmiş boruyu əhatə edən daha geniş boru spesifikasiyasına aiddir, ona görə də alıcı tələb olunan məhsulun tikişsiz olduğunu açıq şəkildə bildirməlidir. ASTM A53/A53M-24 NPS 1/8-dən NPS 26-ya qədər əhatə edir və hidrostatik və digər yoxlama tələblərini əhatə edir.

Əvvəlcə Standartı seçin

Fərqli xidmətlər üçün müxtəlif standartlar nəzərdə tutulub.

Çində ümumi maye daşınması üçün GB/T 8163-2018 maye xidməti üçün tikişsiz polad borular üçün mövcud standartdır.

Yüksək temperaturda xidmət üçün ASTM A106/A106M xüsusi olaraq yüksək temperaturda xidmət üçün kəsiksiz karbon polad boru üçün nəzərdə tutulub.

Neft krekinqi və əlaqədar neft-kimya sobası, istilik dəyişdiricisi və təzyiq boru kəmərləri üçün GB 9948-2013 neft krekinqi üçün tikişsiz polad boruları əhatə edir.

Buna görə də boru kəməri sorğusunda yalnız xarici diametri və divar qalınlığı deyil, xidmət mühiti və iş temperaturu göstərilməlidir.

Təzyiq və Temperatur

Təchiz edilən məhsul çeşidi 0,6–32 MPa və -20°C ilə 450°C arasında dəyişir, lakin bunlar hər boru üçün bir universal reytinq kimi qəbul edilməməlidir.

İcazə verilən təzyiq xarici diametrdən, divar qalınlığından, polad keyfiyyətindən, dizayn temperaturundan, korroziyaya qarşı ehtiyatdan, birləşmənin konfiqurasiyasına və idarəedici dizayn kodundan asılıdır.

Temperatur da materialın işinə təsir göstərir. Normal temperaturda su xidməti üçün uyğun olan boru, divar qalınlığı eyni olduğu üçün avtomatik olaraq yüksək temperaturlu buxar üçün istifadə edilə bilməz.

Yüksək temperatur sistemləri üçün, satın almadan əvvəl material standartı və dizayn kodu təsdiqlənməlidir.

Niyə Dikişsiz Boru?

Uzunlamasına qaynağın olmaması, boru divarının çevrə boyunca davamlı bir gövdə təmin etməli olduğu tətbiqlərdə faydalıdır.

Bir çox adi aşağı təzyiqli sistemlər üçün qaynaqlı boru daha qənaətcil ola bilər.

Layihə təzyiq, temperatur, xidmətin kritikliyi və ya tətbiq olunan kod səbəbindən qüsursuz spesifikasiya tələb etdikdə tikişsiz boru daha aktual olur.

Bu fərq satınalma üçün vacibdir. Mühəndislik dizaynı tələb etdikdə, boru görünüşünə əsaslanan fərziyyədən daha çox, satınalma spesifikasiyasında “kesintisiz” tələb olmalıdır.

Boru kəmərinin axını

Mayenin daşınması üçün təzyiq düşməsi daxili diametrdən, boru uzunluğundan, axın sürətindən, mayenin özlülüyündən, fitinqlərdən və daxili səthin vəziyyətindən təsirlənir.

Daha böyük daxili diametr axın sürətini və sürtünmə itkisini azalda bilər, daha kiçik diametr isə nasos tələbini artıra bilər.

Bu səbəbdən boruların ölçüləri tələb olunan axın və icazə verilən təzyiq düşməsi əsasında aparılmalıdır. Bundan sonra divar qalınlığı təzyiq və mexaniki tələblərə görə ayrıca yoxlanılmalıdır.

Divar Qalınlığı

O, təzyiqə davamlılığı təmin edir, lazım olduqda korroziyaya icazə verir, mexaniki sərtliyə kömək edir və boru kəmərinin xarici yükləmə qabiliyyətinə təsir göstərir.

Təchiz edilən diapazon 1–50 mm-dir, uyğun layihə sifarişləri üçün SCH təzyiq seriyası mövcuddur.

Daha qalın bir divar avtomatik olaraq daha yaxşı deyil. Materialın çəkisini, dəyərini və bəzən qaynaq və ya əyilmə tələblərini artırır. Düzgün qalınlıq dizayn təzyiqindən, temperaturdan, materialın dərəcəsindən və korroziya ehtiyatından gəlməlidir.

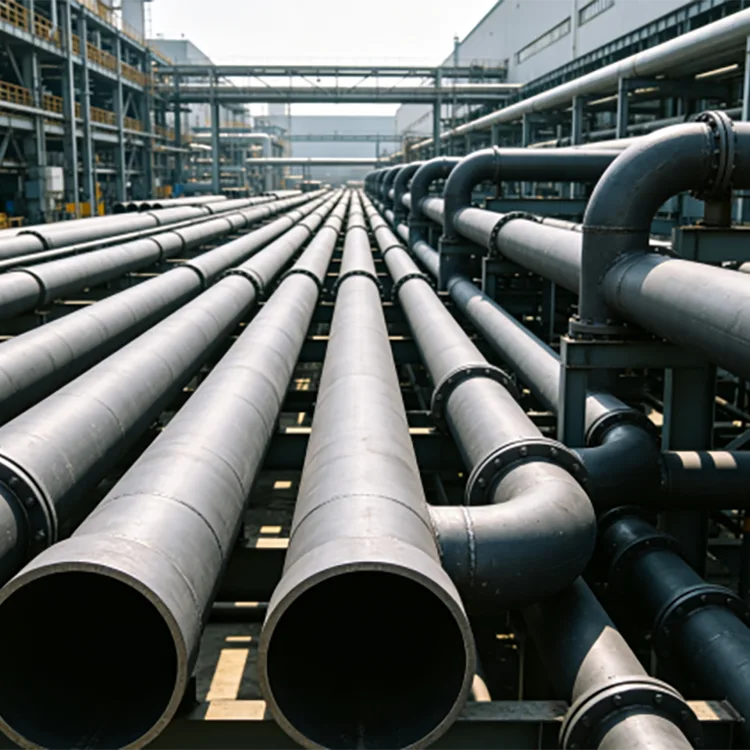

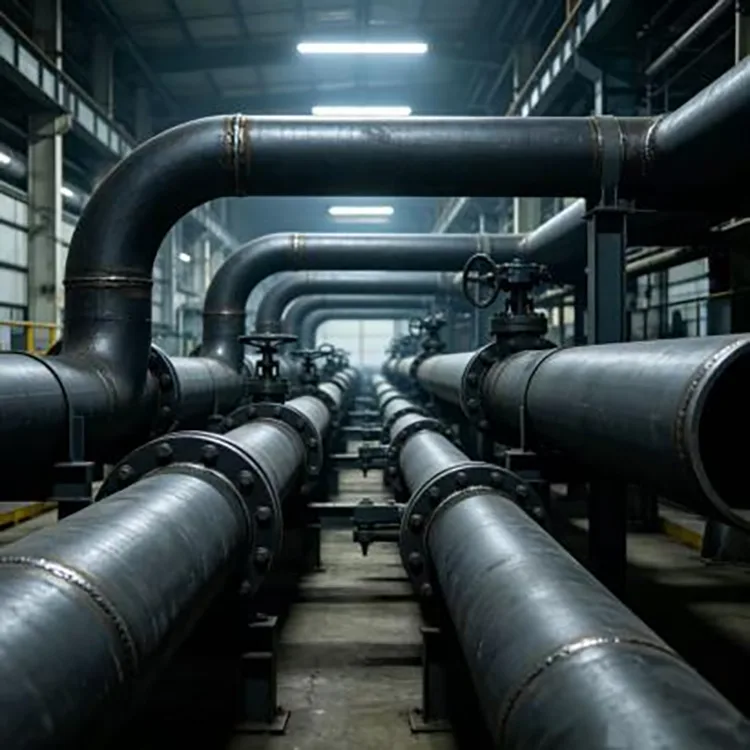

Boru Kəməri Tətbiqləri

Boru Kəməri Sistemləri üçün Karbon Polad Diksiz Boru bir neçə sənaye sistemində istifadə olunur.

Elektrik stansiyalarında, materialın və temperaturun uyğun olduğu seçilmiş buxar, su və köməkçi boru sistemləri üçün istifadə edilə bilər.

Kimya zavodlarında, müvafiq material seçimi ilə texnoloji boru kəmərləri, istilik ötürmə sistemləri və avadanlıq birləşmələri üçün istifadə olunur.

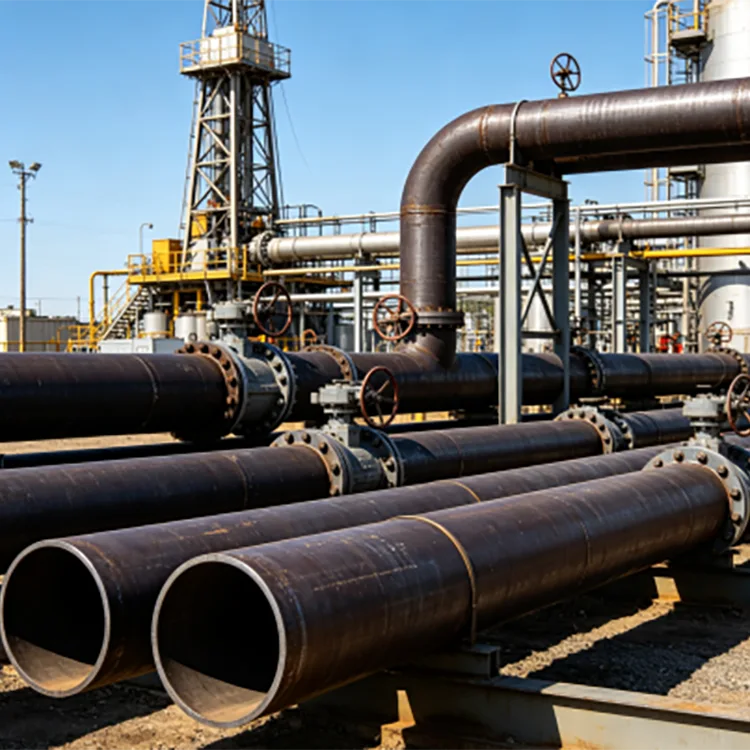

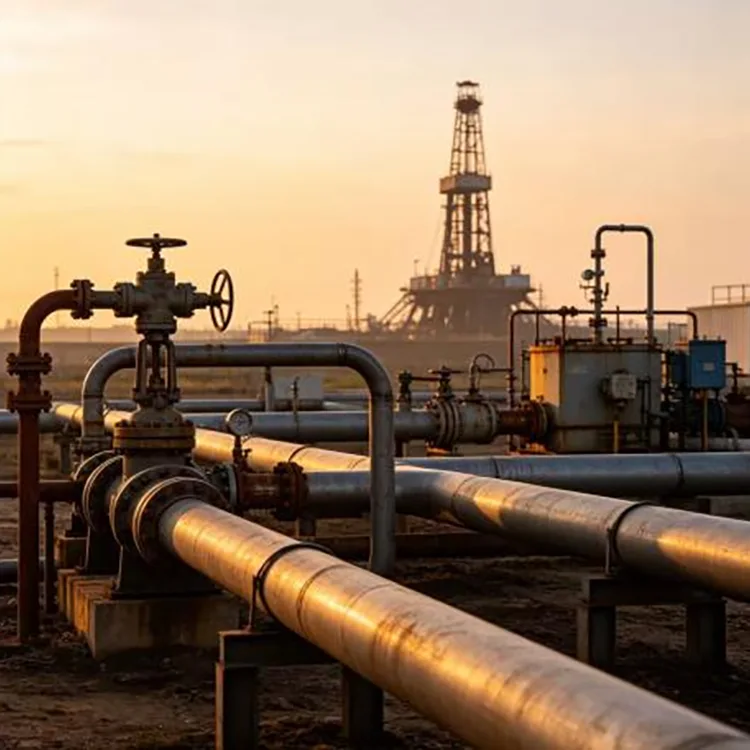

Neft-qaz qurğularında tikişsiz borudan müəyyən edilmiş dərəcəli və standartın icazə verdiyi yerlərdə seçilmiş təzyiq və texnoloji xətlərdə istifadə oluna bilər.

Mexanik avadanlıqlarda hidravlik boru kəməri, avadanlıq boru kəməri və təzyiq daşıyıcı birləşmələr kimi xidmət edə bilər.

Sənaye kommunal xidmətlərində, tətbiq olunan xidmət tələblərinə uyğun olaraq sıxılmış hava, su və digər texnoloji mühitlər üçün istifadə olunur.

Yüksək Temperatur Xidməti

Yüksək temperaturlu boru kəmərləri üçün boru temperatur tələbindən geriyə doğru seçilməlidir.

Xətt yüksək temperaturlu buxar və ya başqa bir isti proses mühiti daşıyırsa, alıcı materialın dərəcəsini, dizayn temperaturunu, təzyiqi, izolyasiya quruluşunu və genişlənmə icazəsini təsdiq etməlidir.

ASTM A106/A106M-26 yüksək temperaturda xidmət üçün xüsusi olaraq tikişsiz karbon polad borusunu əhatə edir və borunun düzgün təyin edildikdə əyilmə, flanşlama və qaynaq kimi əməliyyatlar üçün uyğun olmasını tələb edir.

Ümumi təyinatlı maye borusu, nominal ölçüsü eyni olduğu üçün yüksək temperatur dərəcəsi ilə əvəz edilməməlidir.

Basdırılmış boru kəmərləri

Dikişsiz polad boru basdırılmış boru kəməri sistemlərində istifadə edilə bilər, lakin qara polad səth uzunmüddətli yeraltı korroziyadan qorunma təmin etmir.

Gömülmüş xidmət üçün xarici qoruma layihə dizaynına uyğun olaraq uyğun antikorroziya örtükləri, bükmə sistemləri və ya katodik qoruyucu tədbirləri əhatə edə bilər.

Torpağın özü əhəmiyyətli bir korroziya mənbəyi ola bilər. Rütubət, pH, duzlar, drenaj və boş cərəyan şəraiti tələb olunan mühafizəyə təsir göstərir.

Boru kəməri daxilində korroziyaya səbəb olan mühit varsa, daxili material uyğunluğu da nəzərə alınmalıdır.

Səth Seçimləri

Boru bir neçə səth şəraitində təmin edilə bilər.

Qara: bir çox istehsal və sənaye boru kəmərləri üçün normal təmizlənməmiş vəziyyət.

Turşu və passivləşdirilmiş: daha təmiz səth tələb olunduqda faydalıdır.

Cilalanmış: səth bitməsinin xüsusi rolu olduğu tətbiqlər üçün seçilir.

Pasdan qoruyan yağ: saxlama və daşınma üçün faydalıdır.

İsti daldırma sinklənmiş: xarici atmosfer korroziyasından qorunmanın tələb olunduğu uyğun tətbiqlər üçün mövcuddur.

Son səth müalicəsi ümumi təkmilləşdirmə kimi deyil, orta və xidmət mühitinə uyğun olaraq seçilməlidir.

Bitirmə və İstehsal

Boru kəmərinin quraşdırılması üçün boru ucları birləşmə üsuluna görə hazırlana bilər.

Düz uclar müəyyən qaynaqlı birləşmələr üçün uyğundur.

Kəsilmiş ucları quyruq qaynağı üçün hazırlamaq olar.

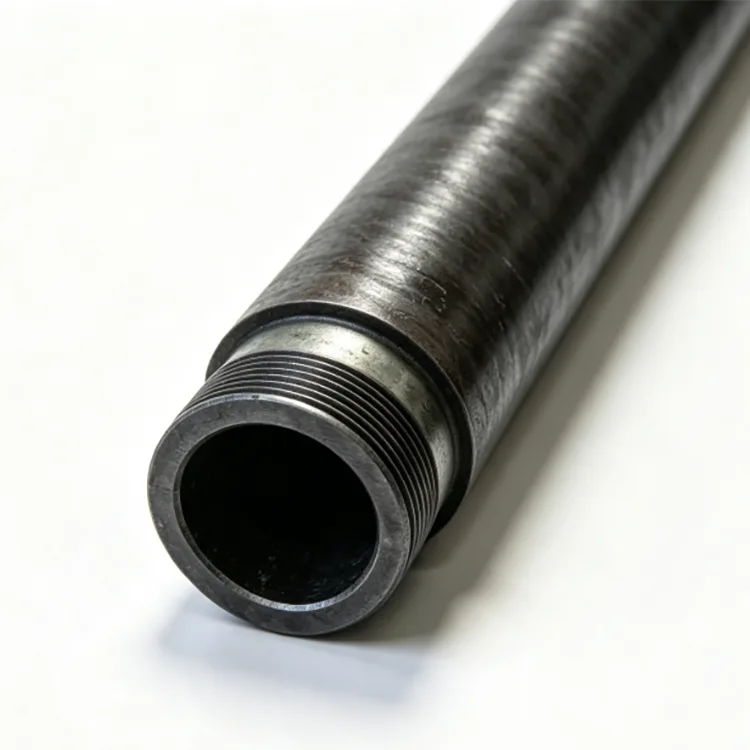

Yivli uçlar daha kiçik diametrli uyğun tətbiqlər üçün təşkil edilə bilər.

Sabit uzunluqlu kəsmə, həmçinin boru kəmərinin çertyojı artıq yekunlaşdıqda sahədə istehsalı azalda bilər.

Borunun təzyiq sisteminə qaynaq ediləcəyi yerlərdə son hazırlıq layihənin qaynaq proseduruna və birləşmənin dizaynına uyğun olmalıdır.

Yoxlama

Təzyiqli boru kəməri üçün yalnız görünüşü yoxlamaq kifayət deyil.

Yoxlama planına seçilmiş standarta uyğun olaraq materialın yoxlanılması, ölçülü ölçü, vizual yoxlama, hidrostatik sınaq və müvafiq dağıdıcı müayinə daxil ola bilər.

ASTM A106/A106M-26 öz əhatə dairəsinə dartılma, əyilmə, yastılaşma, hidrostatik və dağıdıcı elektrik sınaq tələblərini ehtiva edir.

ASTM A53/A53M-24 həmçinin bu spesifikasiya ilə əhatə olunan borular üçün gərginlik, əyilmə, yastılaşma, hidrostatik və dağıdıcı elektrik sınaq müddəalarını da əhatə edir.

Layihə sifarişi üçün alıcı, göndərildikdən sonra əlavə etməyə çalışmaqdansa, istehsaldan əvvəl tələb olunan testləri müəyyən etməlidir.

Keyfiyyətə Nəzarət

Material daxil olan poladdan hazır boru yoxlaması vasitəsilə yoxlanılır.

Kimyəvi tərkibi və materialın eyniliyi müəyyən edilmiş dərəcə ilə yoxlanılır. Hazır məhsulun yoxlanılması zamanı diametri, divar qalınlığı, uzunluq və düzlük yoxlanılır.

Kritik sifarişlər üçün əlavə yoxlamaya seçilmiş standarta uyğun olaraq hidrostatik sınaq və dağıdıcı müayinə daxil ola bilər.

Material sertifikatları faktiki istehsal partiyasına uyğun olmalıdır. Layihə müstəqil yoxlama tələb edirsə, göndərilməzdən əvvəl üçüncü tərəf yoxlaması təşkil edilə bilər.

Tətbiq yolu ilə boru seçimi

Bunlar boru kəmərinin dizaynını əvəz edənlər deyil, satınalma istiqamətləridir.

İstehsal marşrutu

Diksiz boru istehsalı marşrutu möhkəm bir iş parçası ilə başlayır.

Polad kütük → təkrar isitmə → dönər pirsinq → isti yayma / ölçü → lazım olduqda istilik müalicəsi → düzəldilmə → kəsmə → yoxlama → bitirmə → qablaşdırma

Bəzi ölçülər və spesifikasiyalar üçün daha sıx ölçülərə və səth tələblərinə nail olmaq üçün isti iş mərhələsindən sonra soyuq çəkmə və ya soyuq yayma istifadə edilə bilər.

Faktiki istehsal marşrutu boru ölçüsündən, keyfiyyətindən və sifariş edilmiş standartdan asılıdır.

Niyə bizi seçməlisiniz?

Tianjin Daqiuzhuang polad təchizatı şəbəkəsi layihə sifarişləri üçün satınalma, yoxlama, kəsmə, boru emalı və logistikanı dəstəkləyir.

Mövcud diapazon 21-630 mm xarici diametri və 1-50 mm divar qalınlığı, 6 m və 12 m standart uzunluqları və layihə tələbləri üçün xüsusi uzunluqları əhatə edir.

Materiallar nəzərdə tutulan xidmət ətrafında təşkil edilə bilər, o cümlədən 20#, Q235B, Q345B, A106 Gr.B və A53 Gr.B, burada seçilmiş standart qiymətə icazə verir.

Boru kəməri layihələri üçün sifarişə çatdırılmadan əvvəl kəsmə, əyilmə, səthin hazırlanması və digər razılaşdırılmış emal daxil ola bilər.

Material sertifikatları və yoxlama qeydləri satınalma tələblərinə uyğun olaraq, müstəqil yoxlama tələb edən layihələr üçün üçüncü tərəf yoxlaması ilə təmin edilə bilər.

İxrac sifarişləri üçün boruların yığılması, nəmdən qorunma, konteynerlərin yüklənməsi və sənədləşdirmə Tianjin logistika şəbəkəsi vasitəsilə əlaqələndirilə bilər.

Satınalma Məlumatı

Faydalı sorğuya boru kəməri mühiti, dizayn təzyiqi, dizayn temperaturu, boru standartı, polad növü, xarici diametri, divar qalınlığı, uzunluğu və miqdarı daxil edilməlidir.

Məsələn:

GB/T 8163 / 20# / sorunsuz / 114,3 × 8 mm / 6 m / su kəməri / 100 MT

Yüksək temperaturda xidmət üçün:

ASTM A106 Gr.B / dikişsiz / 8 düym / SCH40 / 12 m / yüksək temperatur proses xətti

Bu məlumat təchizatçıya sifarişi yalnız diametri ilə uyğunlaşdırmaq əvəzinə düzgün məhsulu müəyyən etməyə imkan verir.

Tez-tez verilən suallar

Q1. Niyə qaynaqlı boru yerinə tikişsiz borudan istifadə edilməlidir?

Diksiz boru uzununa qaynaq tikişinə malik deyil və bir çox təzyiq, temperatur və kritik xidmət tətbiqləri üçün nəzərdə tutulub. Lazım olub-olmaması layihə kodundan və iş şəraitindən asılıdır.

Q2. Hansı materiallar mövcuddur?

Təchiz edilən çeşidə müvafiq məhsul standartına uyğun olaraq 20#, Q235B, Q345B, A106 Gr.B və A53 Gr.B daxildir.

Q3. Boru yüksək temperaturlu buxar üçün istifadə edilə bilərmi?

Bəli, seçilmiş material və standart dizayn temperaturu və təzyiqi üçün uyğun olduqda. ASTM A106 xüsusi olaraq yüksək temperaturda xidmət üçün dikişsiz karbon polad boru üçün nəzərdə tutulub.

Q4. Maksimum iş təzyiqi nədir?

Təchiz edilən məhsulun istinad diapazonu 32 MPa-a çatır, lakin icazə verilən iş təzyiqi faktiki diametri, divar qalınlığı, material, temperatur və dizayn kodu üçün hesablanmalıdır.

Q5. Boru hansı temperatur diapazonunu idarə edə bilər?

Təchiz edilən istinad diapazonu -20°C ilə 450°C arasındadır. Bu, bütün siniflər və ölçülər üçün universal reytinq deyil; tətbiq olunan material standartı və dizayn kodu faktiki icazə verilən xidmət temperaturunu müəyyən edir.

Q6. Boru yeraltı istifadə edilə bilərmi?

Bəli, lakin təmizlənməmiş karbon poladı normal olaraq basdırılmış xidmət üçün uyğun xarici korroziyadan qorunmalıdır. Korroziya dizaynında torpağın kimyası və rütubət şəraiti nəzərə alınmalıdır.

Q7. SCH40 və ya digər təzyiq divar qalınlığını təmin edə bilərsinizmi?

Bəli. SCH40 kimi təzyiq seriyalı divar qalınlıqları seçilmiş boru ölçüsünə və standarta uyğun olduqda təmin edilə bilər.

Q8. Boruyu kəsmək və əymək olarmı?

Bəli. Sabit uzunluqlu kəsmə və uc əyilmə boru kəməri təsvirlərinə və qaynaq tələblərinə uyğun olaraq təşkil edilə bilər.

Q9. A106 Gr.B yerinə Q235B istifadə edilə bilərmi?

Avtomatik əvəzetmə kimi deyil. Qiymətlər müxtəlif spesifikasiyalara aiddir və fərqli tələblərə malikdir. Boru kəməri layihəsində müəyyən edilmiş standartlara cavab verməlidir.

Q10. Çində adi maye nəqli tikişsiz boru üçün hansı standart istifadə olunur?

GB/T 8163-2018 maye xidmət üçün tikişsiz polad borular üçün mövcud Çin standartıdır.

Q11. A53 Gr.B tikişsiz boru növüdürmü?

A53/A53M həm tikişsiz, həm də qaynaqlı boruları əhatə edir. Əgər tikişsiz boru tələb olunarsa, satınalma sifarişində tikişsiz məhsul açıq şəkildə göstərilməlidir.

Q12. Hansı yoxlama sənədləri təqdim edilə bilər?

Material sertifikatları, ölçülü yoxlama qeydləri və razılaşdırılmış sınaq hesabatları təqdim edilə bilər. Hidrostatik sınaq, dağıdıcı sınaq və üçüncü tərəf yoxlaması layihənin spesifikasiyasına uyğun olaraq təşkil edilə bilər.
