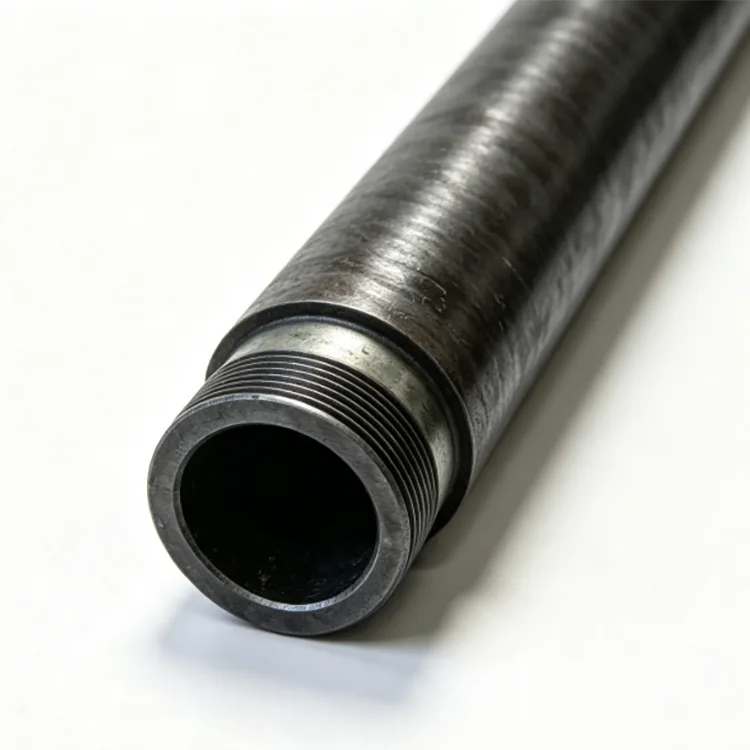

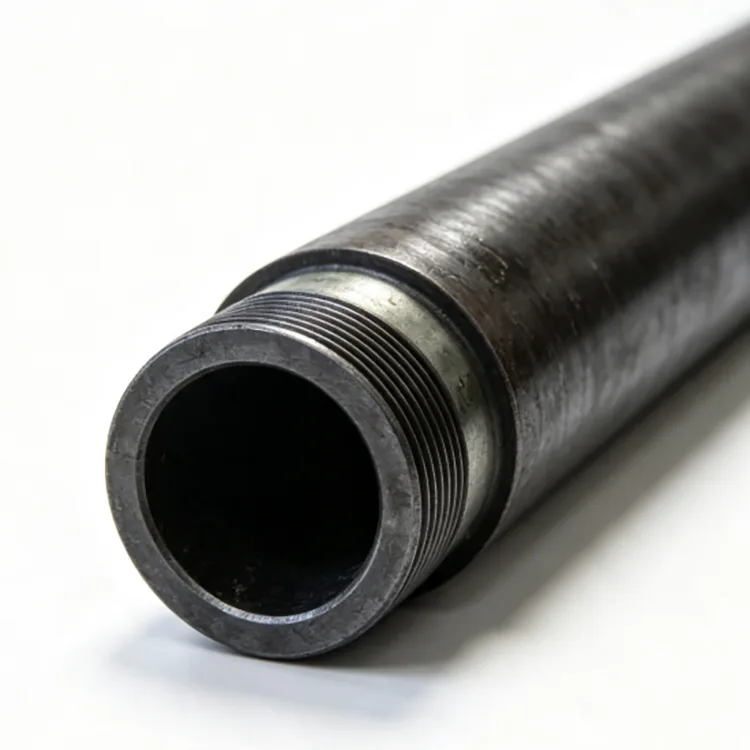

Neft Mədəni üçün Diksiz Neft Boruları

Neft Mədəni üçün Diksiz Neft Borusu istehsal olunan mayelərin səthə çıxdığı və ya vurulan mayelərin layya daxil olduğu borudur. Buna görə də onun seçimi daxili təzyiq, mayenin tərkibi, temperatur, quyu dərinliyi, təkrar işləmə əməliyyatları və qoşulma performansı ilə sıx bağlıdır.

Korpusdan fərqli olaraq, borular adətən quyuya daimi olaraq sementlənmir. O, korpusun içərisində çıxarıla bilən bir sim təşkil edir və texniki qulluq, stimullaşdırma və ya işləmə əməliyyatları zamanı çıxarıla bilər.

Standartlar və Əsas Spesifikasiyalar

API Spec 5CT boru ölçüləri, divar qalınlığı, polad növləri və son bitirmələr də daxil olmaqla korpus və boruları əhatə edir. Cari API 5CT 11-ci Buraxılış, 2026-cı ilin İyun Errata 3 daxil olmaqla, sonrakı əlavə və səhvlərə malikdir.

Çin layihələri üçün GB/T 19830-2023 neft və qaz quyularında korpus və ya boru kimi istifadə olunan polad borular üçün mövcud standartdır.

API 5CT hal-hazırda H40, J55, K55, N80, L80, C90, T95, P110 və Q125 daxil olmaqla qiymətləri, məsələn, pozulmayan borular (NU), xarici ötürmə boruları (AB) və inteqral birləşmə boruları (IJ) kimi boru birləşmələrini siyahıya alır.

Dərəcə Seçimi

H40, aşağı gücü kifayət qədər olduğu yerlərdə, bəzi aşağı yüklü, dayaz quyularda istifadə edilə bilər.

J55 və K55 adətən adi quyular üçün təyin edilir. Onlar tez-tez quyunun daha yüksək möhkəmlik dərəcəsi tələb etmədiyi yerlərdə seçilir.

N80 daha tələbkar adi xidmət üçün daha yüksək güc səviyyəsini təmin edir, lakin daha yüksək dərəcəli onu turş mühitlər üçün avtomatik olaraq uyğun etmir.

L80 adətən nəzarət edilən material xassələri və turş-xidmət tələblərinin müəyyən edildiyi yerlərdə seçilir. Dəqiq L80 tipi sifarişdə göstərilməlidir.

P110 dərin quyular və tələb olunan hasilat və ya stimullaşdırma şərtləri də daxil olmaqla daha yüksək güc tələb olunduğu yerlərdə istifadə olunur.

C90 və T95 quyu dizaynının müvafiq turş-xidmət göstəricilərini də tələb etdiyi daha yüksək güclü tətbiqlər üçün seçilə bilər.

Polad dərəcəsi həlledici amil kimi tək dərinlikdən istifadə etməkdənsə, faktiki quyu dizaynından seçilməlidir.

Quyu Vəziyyətinə Görə Yağ Borularının Seçilməsi

Ənənəvi dayaz və ya orta dərinlikli şirin quyu üçün J55 və ya K55 güc və qiymət arasında praktiki tarazlığı təmin edə bilər.

Quyu dərinliyi, eksenel yük, təzyiq və ya stimullaşdırma yükləri artdıqda, korpusun və boru kəmərinin dizaynına uyğun olaraq N80 və ya P110 nəzərə alına bilər.

H₂S tərkibli quyular üçün borular xüsusi olaraq turş xidmət şəraiti üçün seçilməlidir. Dərəcə, sərtlik, istilik müalicəsi və ətraf mühit tələbləri hamısı vacibdir. API 5CT tələb olunan xidmətdə istifadə olunan bir neçə dərəcə üçün xüsusi tələbləri ehtiva edir; buna görə də, sadəcə olaraq yüksək möhkəmlik dərəcəsini seçmək adekvat turş-xidmət ixtisası deyil.

CO₂ və xloridlə zəngin mühitlər üçün L80 13Cr kimi korroziyaya davamlı borular yaxşı maye şəraitinin tələb etdiyi hallarda nəzərə alına bilər. API həmçinin korpus və boru kimi istifadə edilən korroziyaya davamlı ərintisiz məhsullar üçün ayrıca spesifikasiyanı saxlayır.

Mövzu Bağlantısı

Boru bağlantısı yük ötürülməsinə, sızdırmazlığa və təkrar qaçış və çəkmə əməliyyatlarına tab gətirmək qabiliyyətinə təsir göstərir.

NU pozulmayan boru kəməri əyilməyən boru ucuna malikdir və adətən onun qoşulma performansının kifayət qədər olduğu adi quyular üçün istifadə olunur.

AB xarici üzgüçülük borusu əlaqə hissəsini artırır və daha yüksək gərginlik qabiliyyəti tələb olunduqda adətən seçilir.

Premium birləşmələr quyu üçün gücləndirilmiş qaz sızdırmazlığı, təkrar yükləməyə daha çox müqavimət və ya daha tələbkar təzyiq və temperatur göstəriciləri tələb etdikdə istifadə olunur. Ümumi məhsul təsviri kimi xüsusi əlaqə adından istifadə etmək əvəzinə, dəqiq əlaqə layihə tərəfindən müəyyən edilməlidir.

İstehsal prosesi

Neft mədənlərinin hasilatı üçün tipik tikişsiz neft boru kəmərinə polad şütün hazırlanması, qızdırılması, pirsinq, isti yayma, ölçülər, soyutma, düzəldilməsi, kəsilməsi, tələb olunduqda istilik müalicəsi, iplərin emalı və yekun yoxlama daxildir.

İplərin işlənməsi xüsusilə vacibdir, çünki borular xidmət zamanı dəfələrlə düzəldilir və qırılır. İplərin ölçüləri, muftaların uyğunluğu, son vəziyyəti və ölçmə buna görə də göstərilən standarta cavab verməlidir.

Yoxlama və Keyfiyyətə Nəzarət

Yoxlama tələbləri sinif, məhsulun spesifikasiyası və satınalma sifarişindən asılıdır. Bunlara kimyəvi tərkib, dartılma xüsusiyyətləri, sərtlik, ölçülü yoxlama, sürüşmə sınağı, hidrostatik sınaq və dağıdıcı olmayan müayinə daxil ola bilər.

Yivli borular üçün ipin yoxlanılması və ölçü nəzarəti də vacibdir. Təftiş qeydləri və üçüncü tərəf yoxlaması layihə tələblərinə uyğun olaraq təşkil edilə bilər.

Boru və Korpus

Boru və gövdə hər ikisi eyni quyuda istifadə olunur, lakin fərqli işləri yerinə yetirir.

Korpus quyu quyusu dəstəyi və lay izolyasiyasını təmin edir və adətən yerində sementlənir. Boru korpusun içərisinə quraşdırılır və istehsal olunan və ya vurulan mayelər üçün axın yolunu təmin edir. Boru kəməri işləmə əməliyyatları zamanı çıxarıla bilər.

Onların xarici diametrləri, yükləri, birləşmələri və dizayn funksiyaları fərqli olduğundan, korpus və borular bir-birini əvəz edə bilməz.

Tipik Tətbiqlər

Neft hasilat quyuları

Xam neft və səmt qazını hasilat zonasından səthə daşımaq üçün istifadə olunur.

Qaz Quyuları

Təzyiq, temperatur, qaz tərkibi və əlaqə sızdırmazlığı tələblərinə diqqət yetirilməklə seçilir.

Su vurma quyuları

Boru materialının və birləşmənin vurulan suyun keyfiyyətinə və iş şəraitinə uyğun olması lazım olan inyeksiya telləri üçün istifadə olunur.

Stimullaşdırma və İşləmə Əməliyyatları

Boru seçimində təkrar qaçış, çəkmə, təzyiq dövriyyəsi və stimullaşdırma yükləri nəzərə alınmalıdır.

Üfüqi və dərin quyular

Eksenel yük, bükülmə, sürüklənmə, əlaqə performansı və təzyiq şərtləri üçün daha çox diqqət tələb olunur.

Uzunluq və Çatdırılma

API diapazonu uzunluqları korpus və boru proqramına uyğun olaraq seçilə bilər. R2 standart boru sifarişləri üçün geniş istifadə olunur, quyu dizaynı və istismar şərtləri imkan verdiyi yerlərdə daha uzun R3 birləşmələri nəzərdən keçirilə bilər.

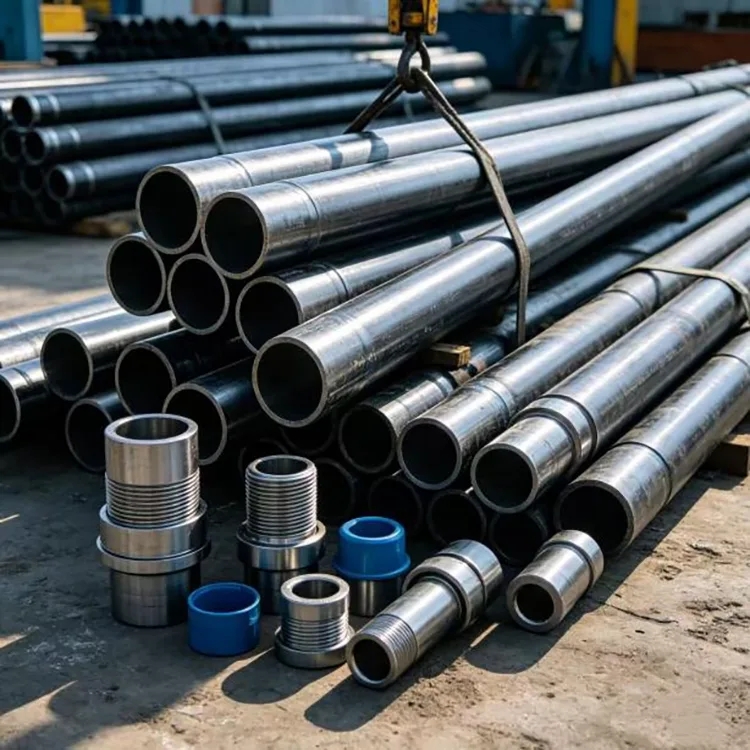

Boru, göstərilən əlaqəyə uyğun olaraq düz və ya yivli və birləşdirilə bilər. Daşınma və saxlama üçün ip qoruyucuları və uyğun bağlamalar mövcuddur.

Satınalma Məlumatı

Kotirovka üçün boru standartını, dərəcəsini, nominal xarici diametrini, divar qalınlığını və ya çəkisini, əlaqə növünü, uzunluq diapazonunu, miqdarını və xidmət şərtlərini təqdim edin.

Turş və ya aşındırıcı quyular üçün, həmçinin H₂S, CO₂, xlorid, temperatur və təzyiq məlumatlarını təmin edin. Bu, materialı və əlaqəni yalnız dərinliyə görə seçməkdənsə, faktiki əməliyyat mühitinə uyğun olaraq yoxlamağa imkan verir.

Tez-tez verilən suallar

1-ci sual: Neft mədənləri üçün tikişsiz neft boruları ilə korpus arasında əsas fərq nədir?

Korpus quyu quyusunun xarici dayağı və lay-izolyasiya borusudur, adətən yerində sementlənir. Boru korpusun içərisinə quraşdırılır və istehsal olunan və ya vurulan mayeləri daşıyır. İşləmə əməliyyatları zamanı borular çıxarıla bilər.

2-ci sual: Neft quyuları üçün yalnız tikişsiz boru kəmərlərinə icazə verilirmi?

№ API 5CT həm tikişsiz, həm də elektrik qaynaqlı korpus və ya boru məhsullarını əhatə edir. Diksiz boru tələb olunduqda, satınalma spesifikasiyası istehsal növünü aydın şəkildə göstərməlidir.

3-cü sual: NU və AB boruları arasında necə seçim edə bilərəm?

NU boru kəməri pozulmayan bir əlaqəyə malikdir və adətən qoşulma qabiliyyətinin adekvat olduğu adi tətbiqlər üçün istifadə olunur. AB boru kəmərlərinin xaricdən pozulmuş bir ucu var və daha çox çəkmə qabiliyyəti tələb edən tətbiqlər üçün daha böyük bir əlaqə bölməsi təmin edir. API 5CT həm NU, həm də AB boru bağlantılarını tanıyır.

4-cü sual: P110 borularını turş quyuda istifadə etmək olarmı?

Turş-xidmət uyğunluğunu təkcə gücə görə təyin etməyin. H₂S xidməti göstərilən dərəcəli, istilik müalicəsi, sərtlik və ətraf mühit şəraitinin yoxlanılmasını tələb edir. Borular müvafiq turş xidmət tələblərinə uyğun sifariş edilməlidir.

5-ci sual: Neft mədənləri üçün tikişsiz neft borularını seçmək üçün hansı məlumat lazımdır?

Əsas məlumatlara boru ölçüsü, divar qalınlığı və ya çəkisi, polad dərəcəsi, əlaqə, uzunluq və kəmiyyət daxildir. Düzgün mühəndis seçimi üçün quyu dərinliyi, təzyiq, temperatur və mayenin tərkibi də təmin edilməlidir.

S6: Boru yivli və birləşdirilə bilərmi?

Bəli. Boru kəmərləri NU, AB və ya IJ kimi müəyyən edilmiş API birləşmələri, eləcə də müvafiq hallarda layihəyə aid premium birləşmələrlə təchiz oluna bilər.
