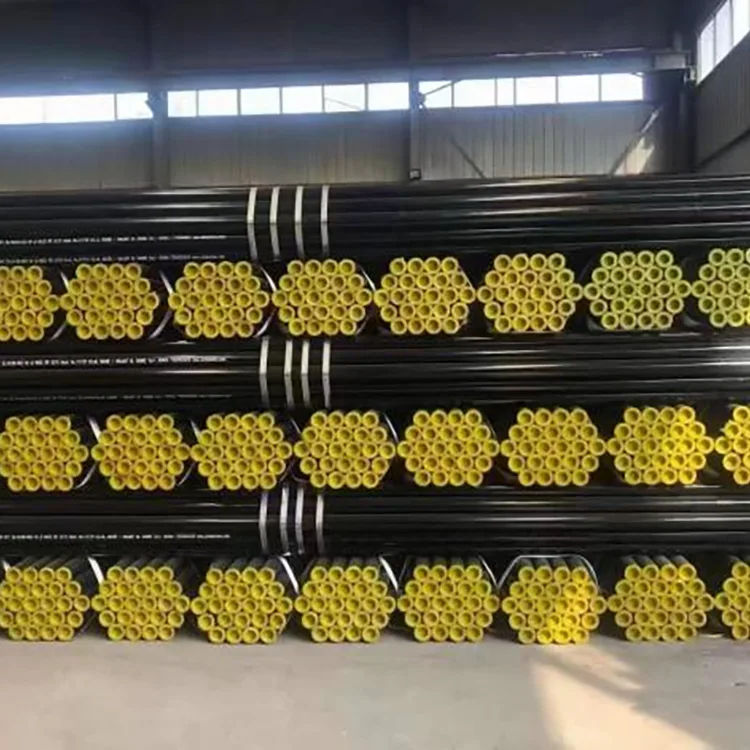

Neft Mədəni Dikişsiz Korpus Borusu

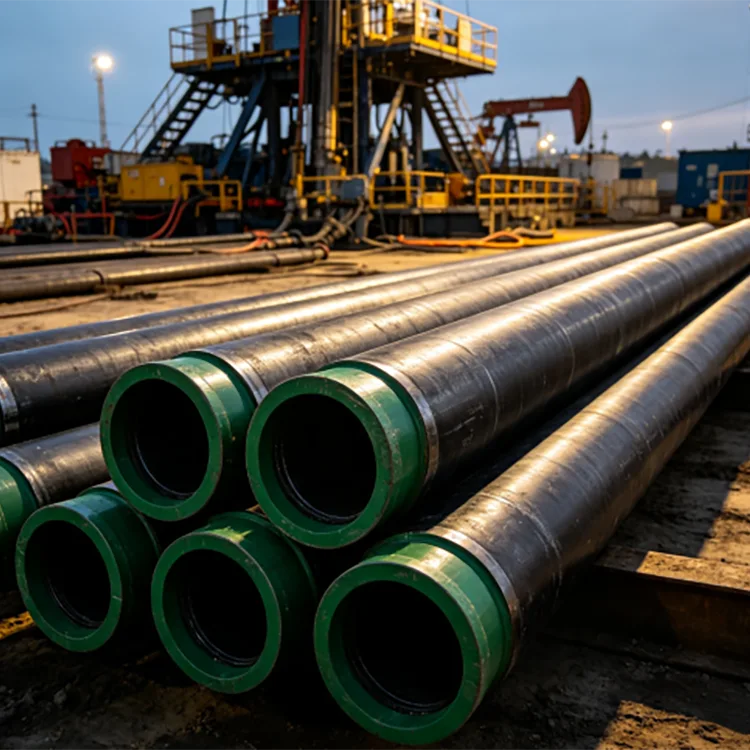

Neft yatağının tikişsiz boru kəməri qazılan quyuya quraşdırılır və sonra yerində sementlənir. İstehsal olunan mayeləri daşımaq üçün adətən korpusun içərisinə yerləşdirilən borulardan fərqli olaraq, korpus quyu strukturunun bir hissəsi olaraq qalır və lay təzyiqi, sementləmə, qazma və hasilat əməliyyatlarından gələn yüklərə tab gətirməlidir.

Neft yatağı sifarişləri üçün növ, xarici diametr, divar qalınlığı, birləşmə, uzunluq və yoxlama tələbləri birlikdə göstərilməlidir. Korpusun performansı təkcə polad keyfiyyətinə görə qiymətləndirilə bilməz.

Standartlar və Spesifikasiyalar

API 5CT neft və qaz quyularında istifadə edilən boru kəmərləri üçün əsas beynəlxalq spesifikasiyadır. Ən son API 5CT nəşri 2025-ci ildə dərc edilmiş əlavə ilə 11-ci nəşrdir.

Çin layihələri üçün GB/T 19830-2023 neft və qaz quyuları üçün korpus və ya boru kimi istifadə olunan polad borular üçün hazırkı milli standartdır. 1 mart 2024-cü ildə qüvvəyə minib və GB/T 19830-2017-ni əvəz edib.

Korpusun faktiki ölçüsü və məhsuldarlıq reytinqi yalnız quyu dərinliyindən deyil, quyu proqramından, korpus dizaynından və tətbiq olunan standartdan seçilməlidir.

Polad dərəcəli seçimi

J55 və K55 adətən quyu şəraitinin daha yüksək möhkəmlik tələb etmədiyi adi qoruyucu örtük tətbiqləri üçün istifadə olunur. K55 J55-dən daha yüksək müəyyən edilmiş məhsuldarlıq səviyyəsini təmin edir və dizayn bunu tələb etdikdə seçilə bilər.

N80 adi şirniyyat quyuları üçün daha yüksək gücün tələb olunduğu yerlərdə istifadə olunur. N80 turş xidmət şərtləri üçün avtomatik olaraq uyğun hesab edilməməlidir.

L80, idarə olunan sərtlik və turş xidmət tələblərinin müəyyən edildiyi yerlərdə geniş istifadə olunur. Dəqiq L80 dərəcəsi və ixtisas tələbləri satınalma spesifikasiyası ilə təsdiqlənməlidir.

P110, dizaynın daha yüksək möhkəmlik dərəcəsini tələb etdiyi daha dərin və ya daha yüksək yüklü quyular da daxil olmaqla, tələbkar korpus dizaynları üçün daha yüksək güc təmin edir.

Q125 yüksək möhkəmlikli korpus tətbiqləri üçün istifadə olunur. O, sadəcə olaraq hər quyuda P110 əvəzedicisi deyil; çökmə, partlama, eksenel yük, temperatur və əlaqə performansı hələ də yoxlanılmalıdır.

Neft yatağının tikişsiz boru kəmərinin seçimi Quyunun Dizaynından başlayır

Praktik korpus seçim ardıcıllığı belədir:

Quyunun dərinliyi və yükü → lay təzyiqi → korroziya şəraiti → korpusun ölçüsü → divar qalınlığı → polad növü → birləşmə növü → uzunluq və yoxlama tələbləri.

Daha dərin quyu avtomatik olaraq ən yüksək polad dərəcəsini tələb etmir. Faktiki qazma, sementləmə və istehsal şərtləri altında gövdə xətti çökmə, partlama və eksenel yüklərə görə yoxlanılmalıdır.

Korroziya və Turş-Xidmət Seçimi

Tərkibində H₂S olan quyular üçün material seçimi sulfid gərginliyinin krekinq müqavimətinə və sərtliyə nəzarətə xüsusi diqqət yetirməyi tələb edir. Standart yüksək möhkəmlik dərəcəsi müəyyən edilmiş turş-xidmət mühitinə uyğunluğunu yoxlamadan təkmilləşdirilməməli və ya əvəz edilməməlidir.

CO₂, xlorid və digər korroziyaya səbəb olan şərtlər üçün seçim korroziyaya davamlı ərintilər və ya adi qoruyucu növlərə əlavə olaraq digər tədbirlər tələb edə bilər. Faktiki temperatur, təzyiq, mayenin tərkibi və suyun kimyası texniki spesifikasiyaya daxil edilməlidir.

Mövzu Bağlantıları

Qoşulma Neft yatağının tikişsiz boru sisteminin bir hissəsidir, sadəcə son bitirmə variantı deyil.

STC adətən quyu şəraiti və dizaynı şərti birləşməyə imkan verən qısa sap və mufta tətbiqləri ilə əlaqələndirilir.

LTC daha uzun yivli nişan təmin edir və daha geniş çeşiddə ənənəvi korpus tətbiqlərində istifadə olunur.

BTC dayaq yiv profilindən istifadə edir və daha yüksək əlaqə yükləmə qabiliyyəti tələb olunan yerlərdə geniş istifadə olunur.

Üfüqi quyular, yüksək təzyiqli qaz quyuları, böyük yerdəyişmə quyuları və digər tələb olunan tətbiqlər üçün, yaxşılaşdırılmış sızdırmazlıq və mexaniki performans üçün yüksək səviyyəli birləşmələr təyin edilə bilər. VAM, FOX və digər mülkiyyət əlaqələri yalnız müştərinin müəyyən edilmiş əlaqə dizaynına və ya lisenziya tələblərinə uyğun olaraq təmin edilməlidir.

Uzunluq seçimi

Korpus adətən API diapazonu uzunluqlarında verilir:

Dəqiq diapazon və uzunluq tələbləri müvafiq API 5CT cədvəllərinə və satınalma spesifikasiyasına uyğun olmalıdır. Uzun qovşaqlar gövdə simindəki birləşmələrin sayını azalda bilər, lakin daşıma və daşıma tələbləri də nəzərə alınmalıdır.

Tipik Neft Mədəni Tətbiqləri

Səthi və Aralıq Korpus

Üst quyu lüləsini dəstəkləmək, layları təcrid etmək və sonrakı qazma bölmələri üçün zəmin yaratmaq üçün istifadə olunur.

İstehsal korpusu

İstehsal intervalında quraşdırılır və son quyu kəmərinin bir hissəsi kimi istifadə olunur.

Dərin və Yüksək Təzyiqli Quyular

Dağılma, partlama və eksenel yüklərin daha çox tələb olunduğu yerlərdə daha yüksək möhkəmlik dərəcələri və uyğun divar qalınlıqları seçilə bilər.

Horizontal və Şist quyuları

Korpusun seçimində adi korpus dizaynına əlavə olaraq əyilmə, fırlanma momenti, sürüklənmə, birləşmə performansı və hidravlik qırılma yükləri nəzərə alınmalıdır.

İstehsal və Təftiş

Dikişsiz gövdə polad kütükdən isti yayma və ya pirsinq prosesləri ilə istehsal olunur, ardınca müəyyən edilmiş standarta uyğun olaraq bitirmə, ölçülü yoxlama və iplik işlənməsi.

Müvafiq spesifikasiya və satınalma sifarişində tələb olunduğu kimi, yoxlamaya kimyəvi tərkibi, dartılma xüsusiyyətlərini, tətbiq oluna bilən sərtlikləri, ölçü yoxlamaları, sürüşmə yoxlaması, hidrostatik sınaq və dağıdıcı olmayan müayinə daxil ola bilər.

Mövzunun ölçüləri və ölçüləri də vacibdir, çünki əlaqənin performansı dəqiq emal, ölçmə və mufta uyğunluğundan asılıdır.

Təchizat və emal

Biz tələb olunan polad dərəcəsinə, xarici diametrə, divar qalınlığına, sap növünə və uzunluğuna görə gövdə təmin edə bilərik. Yivli və birləşdirilmiş məhsullar göstərilən əlaqəyə uyğun hazırlana bilər.

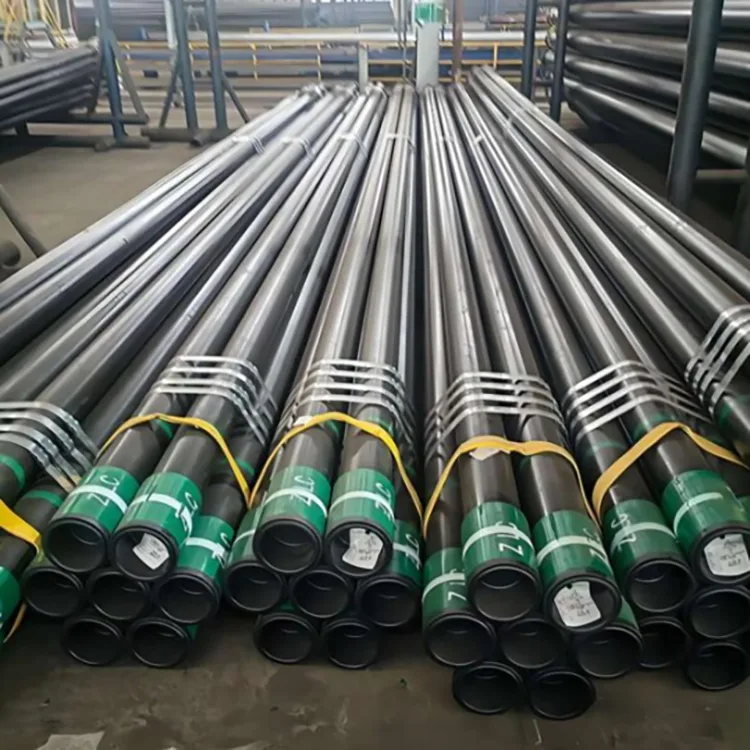

İxrac sifarişləri üçün gövdələr konteyner və ya sındırılmış yükdaşıma üçün yığıla və qablaşdırıla bilər, lazım olduqda ip qoruyucuları və uc mühafizəsi istifadə olunur.

Layihə sifarişlərinə, həmçinin müştəri tələblərinə uyğun olaraq yoxlama sənədləri və SGS, BV və ya TÜV kimi üçüncü tərəf yoxlama tənzimləmələri daxil ola bilər.

Tez-tez verilən suallar

1-ci sual: Bütün neft yataqları qüsursuzdurmu?

No. API 5CT həm qüsursuz, həm də elektrik qaynaqlı korpus məhsulları daxildir. Layihə xüsusi olaraq qüsursuz korpus tələb etdikdə, satınalma spesifikasiyası istehsal növünü aydın şəkildə göstərməlidir.

2-ci sual: Neft yatağının tikişsiz boru kəməri üçün hansı standartdan istifadə etməliyəm?

API 5CT beynəlxalq neft və qaz layihələri üçün geniş istifadə olunur. Çin milli standart layihələri üçün GB/T 19830-2023 korpus və ya borular üçün polad boruları əhatə edən cari standartdır.

S3: J55, N80, L80, P110 və ya Q125-i necə seçə bilərəm?

Seçim korpusun dizayn yükündən və xidmət mühitindən asılıdır. J55 və K55 ənənəvi tətbiqlər üçün ümumidir; N80 və P110 daha yüksək güc təmin edir; L80 adətən turş xidmət tələblərinin tətbiq olunduğu yerlərdə müəyyən edilir; Q125 daha güclü tətbiqlər üçün istifadə olunur. Son seçim quyunun dizaynına və tətbiq olunan spesifikasiyaya əsaslanmalıdır.

4-cü sual: Turş quyularda N80 və ya P110 istifadə edilə bilərmi?

Yalnız gücə əsaslanaraq H₂S xidməti üçün korpus seçməyin. Turş-xidmət uyğunluğu sinifdən, sərtlikdən, materialın vəziyyətindən və ətraf mühitin tələblərindən asılıdır. Korpus tətbiq olunan turş xidmət tələblərinə uyğun olaraq müəyyən edilməlidir.

S5: Korpus, boru və qazma borusu arasındakı fərq nədir?

Quyu lüləsini dəstəkləmək və təcrid etmək üçün korpus quraşdırılır və sementlənir. İstehsal olunan mayeləri daşımaq üçün boru korpusun içərisinə yerləşdirilir. Qazma borusu qazma zamanı istifadə olunur və qazma əməliyyatından sonra çıxarılır.

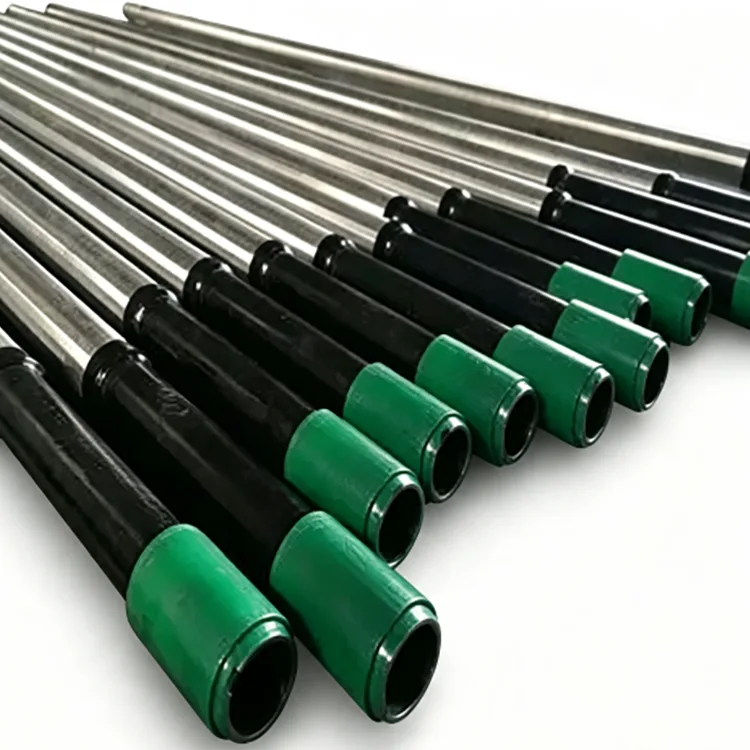

S6: Korpusu iplər və muftalarla təmin edə bilərsinizmi?

Bəli. Korpus, muftalar, ip qoruyucuları və tələb olunan yoxlama sənədləri ilə birlikdə müəyyən edilmiş API ip növləri və ya layihə ilə müəyyən edilmiş premium birləşmələrlə təchiz edilə bilər.
